در دنیای الکترونیک، مدولاسیون پهنای پالس یا PWM (Pulse Width Modulation) یک تکنیک قدرتمند برای کنترل توان دستگاههای الکتریکی است. در این روش، به جای تغییر ولتاژ، عرض پالسهای ولتاژ تغییر میکند. به عبارت دیگر، مدت زمان روشن و خاموش بودن سیگنال ولتاژ تغییر میکند و این تغییر، میزان توان خروجی را کنترل میکند.
سیگنال PWM از یک سری پالس مربعی تشکیل شده است که دو حالت دارند: روشن (High) و خاموش (Low). نسبت زمان روشن بودن پالس به کل دوره تناوب را “Duty Cycle” مینامند که معمولا به صورت درصد بیان میشود. برای مثال، Duty Cycle 50% یعنی سیگنال نصف زمان روشن و نصف زمان خاموش است.
با تغییر Duty Cycle میتوان توان خروجی را کنترل کرد. هرچه Duty Cycle بیشتر باشد، توان خروجی بیشتر و هرچه Duty Cycle کمتر باشد، توان خروجی کمتر است.
کاربردهای PWM
PWM در بسیاری از دستگاههای الکترونیکی کاربرد دارد، از جمله:
در کل، PWM یک تکنیک بسیار مفید و پرکاربرد در الکترونیک است که امکان کنترل دقیق و کارآمد توان را فراهم میکند.
برای پیدا کردن ماژول دور موتور مناسب برای فن، باید به چند نکته کلیدی توجه کنید:
نحوه جستجو:
برای پیدا کردن ماژول دور موتور مناسب، میتوانید در فروشگاههای آنلاین قطعات الکترونیکی یا فروشگاههای تخصصی فن جستجو کنید. در هنگام جستجو، به مشخصات فنی فن خود و ویژگیهای مورد نظر ماژول دور موتور توجه کنید.
نکات مهم:
با توجه به این نکات، میتوانید ماژول دور موتور مناسب برای فن خود را پیدا کنید و از عملکرد بهینه آن لذت ببرید.
راحت ترین و مطمئن ترین راه برای نحوه ی سیم کشی و اتصالات فن به ماژول و از ماژول به منبع تغذیه ارتباط با کارشناس فنی تکنوفراهان هست. برای ارتباط با کارشناس می توانید به تلگرام و واتساپ تکنوفراهان پیام بدهید.
برای تسریع پاسخ دهی و دریافت پاسخ کامل و جامع ، پیام خود را به طور کامل در یک پیام به صورت متنی بنویسید و منتظر پاسخ کارشناس باشید و تا زمان پاسخگویی صبور باشید و از اتصال به صورت آزمون و خطا خودداری کنید زیرا این کار در اکثر فن ها به خصوص فن های DC منجر به آسیب به فن و دیگر قطعات می شود.
به صورت کلی فن ها کاربرد های مختلفی دارند و مدار آنها برای هر دستگاه متفاوت می باشد پس در ادامه نحوه ی اتصالات را به صورت کلی توضیح می دهیم و به این معنا نیست که برای همه ی فن ها این دستورالعمل صحیح باشد.
در اکثر مواقع دارای دو سیم می باشند که برای اتصال به فاز و نول شهری می باشد و نکته ی خاصی درباره ی آنها نیست. ما برای فن های AC ماژول های دیمر را توصیه نمی کنیم و بهتر است قبل از خرید به دور فن و هوادهی و میزان صدای فن توجه کنید تا بهترین گزینه را انتخاب کنید و نیازی به دیمر نداشته باشید.
همچنین می توانید برای کنترل دما از ترموستات ها استفاده کنید تا در دمای مطلوب شما فن روشن یا خاموش شود ، درباره ی ترموستات ها در یک مقاله ی جداگانه به طور مفصل می نویسیم و شما در صورت نیاز میتوانید از قسمت بلاگ های سایت این موضوع را بررسی کنید.
عمده استفاده ی ماژول دور موتور یا عرض پالس یا PWM برای فن های DC می باشد که در ادامه بررسی می کنیم.
باز هم توصیه ی اول ما ارتباط با کارشناس فنی تکنوفراهان از طریق تلگرام یا واتساپ به صورت پیام متنی می باشد.
به طور معمول در مدارات DC رنگ قرمز به ولتاژ مثبت و رنگ مشکی به ولتاژ منفی اختصاص داده می شود اما به دلیل حساسیت فن های DC به ولتاژ توصیه می شود با کارشناس فنی تکنوفراهان بررسی شود یا به دیتاشیت محصول از مرجع معتبر مراجعه کنید. در صورتی که دیتاشیت محصول در توضیحات محصول وجود نداشت می توانید از فرمت زیر برای جستجو در گوگل استفاده کنید :FANNAME DATASHEET نام فن + DATASHEET
*منظور از نام فن پارت نامبر محصول می باشد که اگر این مورد هم در توضیحات محصول وجود نداشت به تصویر محصول مراجعه کنید.*
پس سیم قرمز مثبت و سیم مشکی منفی شد ، حال سوال اینجاست که باقی سیم ها چه کاربردی دارن؟
در فن های دوبل با ولتاژ دهی به سیم قرمز و مشکی ، یکی از فن ها شروع به کار میکند. به طور معمول سیم نارنجی برای ولتاژ مثبت و سیم طوسی ولتاژ منفی فن دیگر است که روشن نشده. که شما می توانید با اتصال سیم قرمز و نارنجی بهم و اتصال به ولتاژ + مستقیم خود وصل کنید و سیم مشکی و طوسی را به منفی تغذیه خود وصل کنید.
بازهم تکرار می شود که حتما قبل از ولتاژ دهی با کارشناس فنی این مورد را بررسی کنید تا از مشکلات احتمالی جلوگیری شود زیرا همه ی فن ها حتی با وجود همین رنگ سیم ها ، به یک شکل روشن نمی شوند.
سیم های زرد رنگ به طور معمول به PWM مرتبط می شوند و سیم های آبی رنگ به سنسور دور شمار متصل می شوند. این رنگ ها هم در فن های مختلف متغییر است. همچنین ممکن است باز هم سیم اضافه ببینید که ممکن است به سنسور دما مرتبط باشد.
برای انتخاب ماژول PWM می توانید متناسب با میزان جریان فن انتخابی خود اقدام به انتخاب PWM کنید.

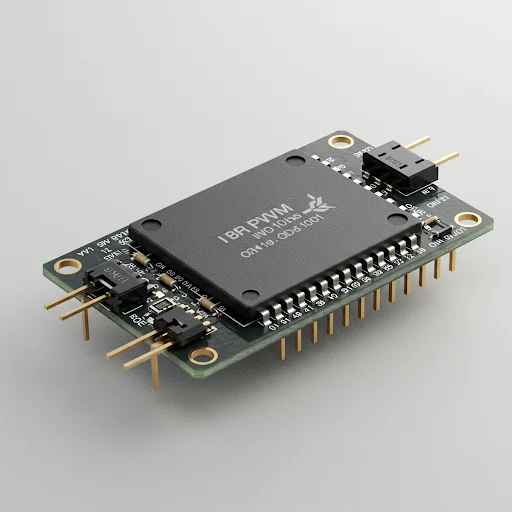

ماژول های PWM که در فروشگاه تکنوفراهان موجود می باشد دارای 4 ترمینال می باشد. که در تصویر هر ماژول می توانید مشاهده کنید.
V+: ولتاژ مثبتی که از منبع تغذیه DC تامین می شود
V- : ولتاژ منفی که از منبع تغذیه DC تامین می شود
M+: سیم های ولتاژ مثبت فن
M-: سیم های ولتاژ منفی فن
