ترجمه فارسی مقالهای درباره انتقال توان و داده، نویز الکترومغناطیسی، USB-C و فناوری V2L در خودروهای برقی
چیزی که در ظاهر فقط یک درگاه ساده به نظر میرسد، در واقع معماری خاموش و پنهانی است که نحوه جریان یافتن انرژی و داده میان خودرو و دنیای دیجیتال تلفن همراه شما را شکل میدهد. پشت آن مستطیل کوچک فلزی و پلاستیکی، مجموعهای هماهنگ از تنظیم توان، حفظ یکپارچگی سیگنال و مذاکره میان پروتکلها قرار دارد.
همین مهندسی نامرئی است که یک «سوکت ساده» را به مسیری حیاتی تبدیل میکند؛ مسیری که تضمین میکند خودروی برقی و تلفن همراه شما فقط به یکدیگر متصل نشوند، بلکه واقعاً با هم ارتباط برقرار کنند.
در گذشته، سوکت موسوم به «فندکی» روی داشبورد چیزی بیشتر از یک خروجی برق ساده نبود: ۱۲ ولت برق تحویل میداد، بدون اینکه هیچ پرسشی مطرح شود.
اما امروز، درگاه USB-C خودروی برقی دیگر یک خروجی غیرفعال نیست؛ بلکه گرهای هوشمند در یک اکوسیستم دیجیتال گسترده محسوب میشود. این کانکتور کوچک، محل دستدادن و برقراری ارتباط میان دو رایانه بسیار قدرتمند است: تلفن همراه شما و خودرو.
این درگاه باید تعادل حساسی را برقرار کند. از یک طرف، توان نسبتاً زیادی را برای شارژ و روشن نگهداشتن دستگاهها فراهم میکند و از طرف دیگر، همزمان جریانهای دادهای را مدیریت میکند که به تأخیرهای چند میلیثانیهای حساساند و سامانههای مسیریابی، سرگرمی و حتی ایمنی را شکل میدهند.
در نتیجه، درگاه USB فقط یک محل اتصال نیست؛ بلکه یک پل، مترجم و مهندس خاموش در پشت صحنه حملونقل مدرن است.

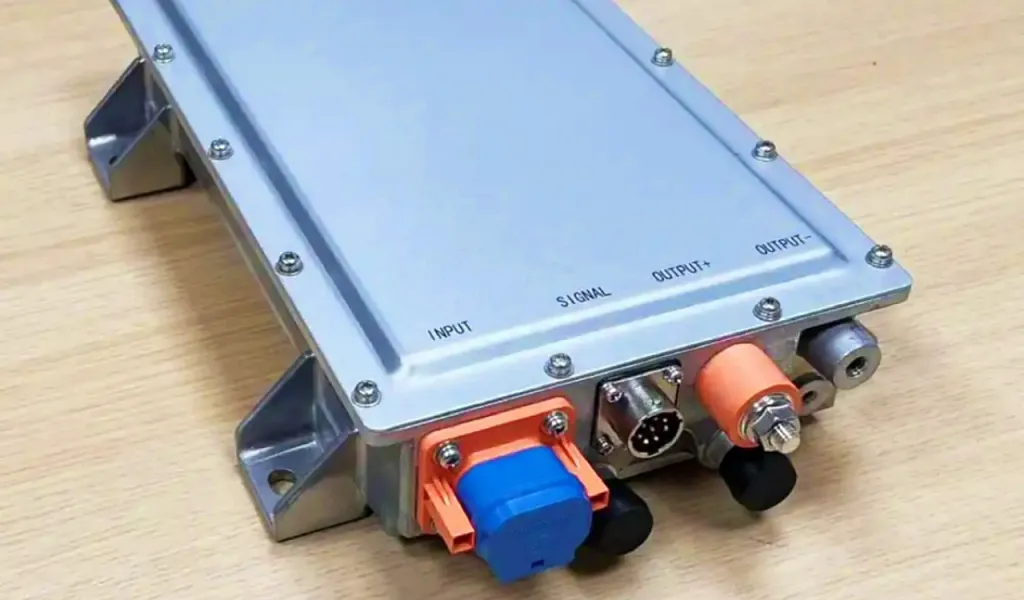

برخلاف خودروهای سنتی، خودروهای برقی دینامی ندارند که زیر کاپوت بهطور مداوم کار کند. در عوض، آنها به یک مبدل DC به DC متکی هستند.
این مبدل، نیروی کاری خاموش اما بسیار مهمی است که ولتاژ باتری اصلی خودرو، یعنی حدود ۴۰۰ یا حتی ۸۰۰ ولت، را به خط برق آشنای ۱۲ ولت کاهش میدهد. تجهیزات داخل کابین، درگاههای USB، سامانه اطلاعات و سرگرمی و دیگر تجهیزات الکترونیکی جانبی از همین خط ۱۲ ولت تغذیه میشوند.
میتوان آن را مانند یک «پاوربانک تقریباً بیپایان» تصور کرد. شارژ کردن تلفن همراه با توان ۱۵ وات به مدت یک ساعت، فقط حدود ۰٫۰۱۵ کیلوواتساعت انرژی مصرف میکند.
برای مقایسه، یک باتری ۷۵ کیلوواتساعتی تسلا، از نظر تئوری، میتواند آیفون ۱۵ پرو مکس را بیش از چهار هزار بار شارژ کند.
بنابراین، در مقایسه با ظرفیت انرژی خودروی برقی، شارژ تلفن همراه تقریباً ناچیز است؛ اما مهندسی لازم برای انتقال بیدردسر و ایمن این انرژی، بههیچوجه ساده نیست.
نکته جانبی: بهجای سوخت احتراقی، مجموعه باتری محرکه ولتاژبالا، انرژی الکتریکی را در ولتاژهای چندصد ولتی ذخیره میکند. این انرژی هم موتور را به حرکت درمیآورد و هم از طریق مبدل DC به DC، سامانه ۱۲ ولتی خودرو را فعال نگه میدارد.
اگر معماری توان را عضلات این سامانه بدانیم، بخش سیگنال مغز آن است.
در USB-C، پیش از انجام مذاکره میان دستگاهها، جریانی برقرار نمیشود. این مذاکره از طریق پایههای کانال پیکربندی یا Configuration Channel – CC انجام میگیرد.
خودرو و تلفن همراه، پیش از جابهجایی برق، از طریق این پایهها پیامهای دیجیتال اولیهای را با یکدیگر ردوبدل میکنند.
در این فرایند، نقشهای مهم مشخص میشوند:
تنها پس از انجام این گفتوگوی چند میلیثانیهای، انتقال انرژی آغاز میشود. در نتیجه، کاری که در ظاهر فقط وصل کردن یک کابل است، در حقیقت یک توافق کاملاً هماهنگ و کنترلشده میان دو رایانه محسوب میشود.
پس از توافق درباره نقش دستگاهها و سطح ولتاژ، مکالمه متوقف نمیشود، بلکه وارد مرحله عمیقتری از پروتکلهای داده میشود.
پروتکل USB Power Delivery یا USB-PD از طریق همان مسیرهای مرتبط با توان، گفتوگویی دیجیتال را ادامه میدهد تا سرعت شارژ را تعیین کرده و مطمئن شود هر دو طرف در محدوده ایمن باقی میمانند.
همزمان، زوجسیمهای تفاضلی پرسرعت و جداگانه، اطلاعات اصلی را منتقل میکنند؛ از جمله صدا، تصویر و سیگنالهای کنترلی که باعث میشوند Apple CarPlay و Android Auto بدون وقفه کار کنند.
در واقع، درگاه USB خودروی برقی چند کار را همزمان انجام میدهد: یک کانال درباره ولتاژ و توان گفتوگو میکند و کانالی دیگر با سرعت بالا، نقشهها، فهرستهای پخش موسیقی و پیامها را انتقال میدهد؛ همه اینها نیز باید با هماهنگی کامل انجام شوند.
محیط الکتریکی کابین یک خودروی برقی بههیچوجه آرام و پاک نیست.
کلیدزنی فرکانسبالای اینورتر موتور و دیگر تجهیزات الکترونیک قدرت، محیطی آلوده به نویز الکترومغناطیسی ایجاد میکند.
برای تمیز و پایدار نگهداشتن اتصال USB، سازندگان از کابلهای زوجتابیده شیلددار یا Shielded Twisted Pair – STP استفاده میکنند.
این کابلها در برابر تداخل مقاومت کرده و یکپارچگی سیگنال را حفظ میکنند تا موسیقی یا سامانه مسیریابی تحتتأثیر میدانهای مغناطیسی ناخواسته دچار قطعی و اختلال نشود.
اما شیلد بهتنهایی کافی نیست. تجهیزات الکترونیکی داخل رابط USB باید بتوانند جهشهای ناگهانی ولتاژ و اغتشاشهای مغناطیسی را نیز تحمل کنند.
اینجاست که مفهوم مصونیت در برابر گذرای حالت مشترک یا Common-Mode Transient Immunity – CMTI مطرح میشود.
CMTI یک الزام طراحی است که تضمین میکند فرستندهها و گیرندههای سیگنال، حتی زمانی که تجهیزات قدرت خودرو نویزهایی در مقیاس نانوثانیه ایجاد میکنند، سالم باقی بمانند و انتقال داده را ادامه دهند.
بدون عملکرد مناسب CMTI، این جهشها میتوانند بستههای داده را خراب کرده یا اتصال را بهطور کامل قطع کنند.
در معماریهای پیشرفته خودروهای برقی، تلاش برای افزایش سرعت کلیدزنی و بهرهوری بیشتر میتواند CMTI را به یکی از گلوگاههای اصلی طراحی تبدیل کند.

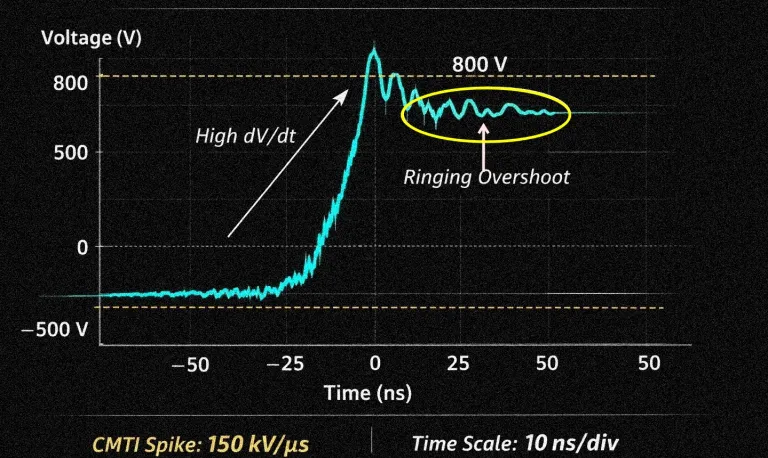

با حرکت پلتفرمها بهسمت سامانههای ۸۰۰ ولتی، تغییرات بسیار سریع ولتاژ یا dv/dt که توسط نیمهرساناهای دارای گاف انرژی پهن یا Wide Bandgap – WBG ایجاد میشوند، گذراهای فرکانسبالای شدیدی به وجود میآورند.
از مهمترین این نیمهرساناها میتوان به کاربید سیلیکون یا SiC و نیترید گالیم یا GaN اشاره کرد.
این جهشهای ولتاژی ممکن است از طریق ظرفیتهای خازنی ناخواسته موجود در سدهای ایزولاسیون، مانند آنچه در درایورهای گیت یا ایزولاتورهای دیجیتال وجود دارد، عبور کنند.
این موضوع میتواند موجب رخ دادن وضعیت خطرناک Shoot-through شود؛ حالتی که در آن هر دو کلید قدرت بهطور همزمان هدایت میکنند. چنین اتفاقی میتواند خرابی شدیدی در اینورتر محرکه خودرو ایجاد کند.
GaN به دلیل سرعت کلیدزنی بسیار بالای خود، در برابر این مشکل آسیبپذیرتر است.
برای محافظت از مدارهای کنترلی و ماژولهای گرانقیمت WBG، طراحیهای مدرن خودروهای برقی به درایورهای گیت ایزوله با مشخصات CMTI بسیار بالا نیاز دارند.
این مقدار معمولاً بیشتر از ۱۵۰ کیلوولت بر میکروثانیه است و باید هم برای گذراهای مثبت و هم گذراهای منفی مشخص شده باشد.
این اقدام حفاظتی، مستقیماً بر برد حرکتی خودرو، قابلیت اطمینان و عملکرد آن تأثیر میگذارد.
دو نوع CMTI وجود دارد: ایستا و پویا.
الزام اصلی این است که خروجی درایور گیت، با وجود تغییرات فرایند ساخت، ولتاژ و دما، در وضعیت تعیینشده باقی بماند.
این آزمون مشخص میکند که آیا گذرای الکتریکی موجب لرزش زمانی، جابهجایی زمانبندی یا تغییر شکل پالسها میشود یا خیر.
به همین دلیل، CMTI پویا معیار سختگیرانهتری است و در پلتفرمهای خودروهای برقی مجهز به قطعات WBG، محدودیت واقعی سامانه را مشخص میکند.
یکی دیگر از تهدیدهای ظریف، حلقههای اتصال زمین یا Ground Loop هستند.
یک کابل ارزانقیمت با شیلد نامناسب میتواند میان زمین الکتریکی خودرو و زمین تلفن همراه اختلاف ایجاد کند.
نتیجه آن ممکن است همان صدای وزوز آشنایی باشد که از بلندگوها شنیده میشود.
بنابراین، انتخاب وسیلهای که در ظاهر فقط یک کابل ساده است، میتواند تفاوت میان صدایی شفاف و یک سفر پر از نویز را رقم بزند.
شاید متوجه شده باشید که همه درگاههای USB خودرو امکان استفاده از CarPlay یا Android Auto را فراهم نمیکنند. این موضوع عمدی است.
بسیاری از خودروسازان از راهبرد هاب استفاده میکنند. در این ساختار، یک «درگاه اصلی داده» در بخش جلو و معمولاً نزدیک راننده قرار میگیرد، درحالیکه چند درگاه سادهتر در قسمت عقب فقط برای شارژ در نظر گرفته میشوند.
دلیل اصلی این تصمیم، هزینه و پیچیدگی طراحی است.
یک درگاه دارای قابلیت انتقال داده به موارد زیر نیاز دارد:
همه این موارد هزینه و دشواری مهندسی را افزایش میدهند.
در مقابل، یک درگاه مخصوص شارژ بسیار سادهتر است و ممکن است فقط به یک مبدل کاهنده یا Buck Converter نیاز داشته باشد تا ولتاژ را کاهش داده و دستگاه را تغذیه کند.
این انتخاب، نوعی مصالحه سختافزاری آگاهانه است که راحتی سرنشینان را با محدودیتهای بودجه طراحی خودرو متعادل میکند.
اگر USB-C قدرتمند به نظر میرسد، فناوری Vehicle-to-Load یا V2L این مفهوم را در مقیاسی بسیار بزرگتر اجرا میکند.
خودروهایی مانند Hyundai IONIQ 5 یا Kia EV6 فقط تلفن همراه شما را شارژ نمیکنند، بلکه کل خودرو را به یک مولد برق متحرک تبدیل میکنند.

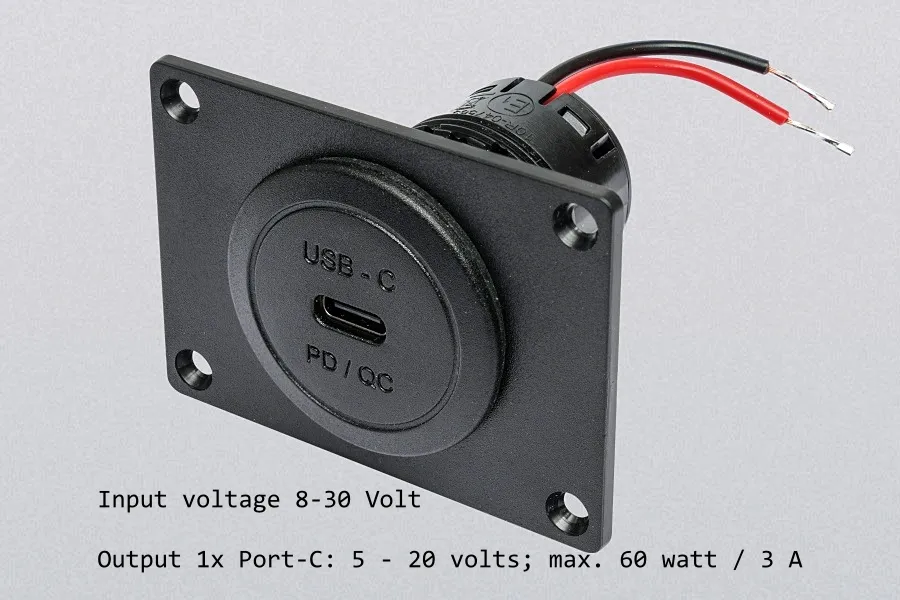

بهجای توان حدود ۶۰ وات یک درگاه USB-C، سامانه V2L میتواند تا ۳٫۶ کیلووات توان را از طریق یک پریز استاندارد برق متناوب ارائه کند:
این مقدار برای راهاندازی یک میز کار کامل شامل نمایشگر، لپتاپ و چراغها کافی است و همه این وسایل میتوانند از طریق یک شارژر چندخروجی USB-C تغذیه شوند.
در وانتهایی مانند Ford F-150 Lightning، این مفهوم حتی گستردهتر میشود.
سامانه Pro Power Onboard این خودرو میتواند از طریق چند پریز برق متناوب، تا ۹٫۶ کیلووات توان ارائه دهد.
در این سطح، خودروی برقی دیگر فقط یک پاوربانک نیست؛ بلکه یک ژنراتور پشتیبان محسوب میشود که میتواند ابزارها، لوازم خانگی یا حتی بخشهایی از یک خانه را هنگام قطع برق تغذیه کند.
در اصل، V2L ادامه منطقی همان اصول مهندسی است؛ با این تفاوت که توان از مقیاس وات به کیلووات افزایش پیدا کرده، درحالیکه قابلیت جابهجایی و اتصال همچنان حفظ شده است.

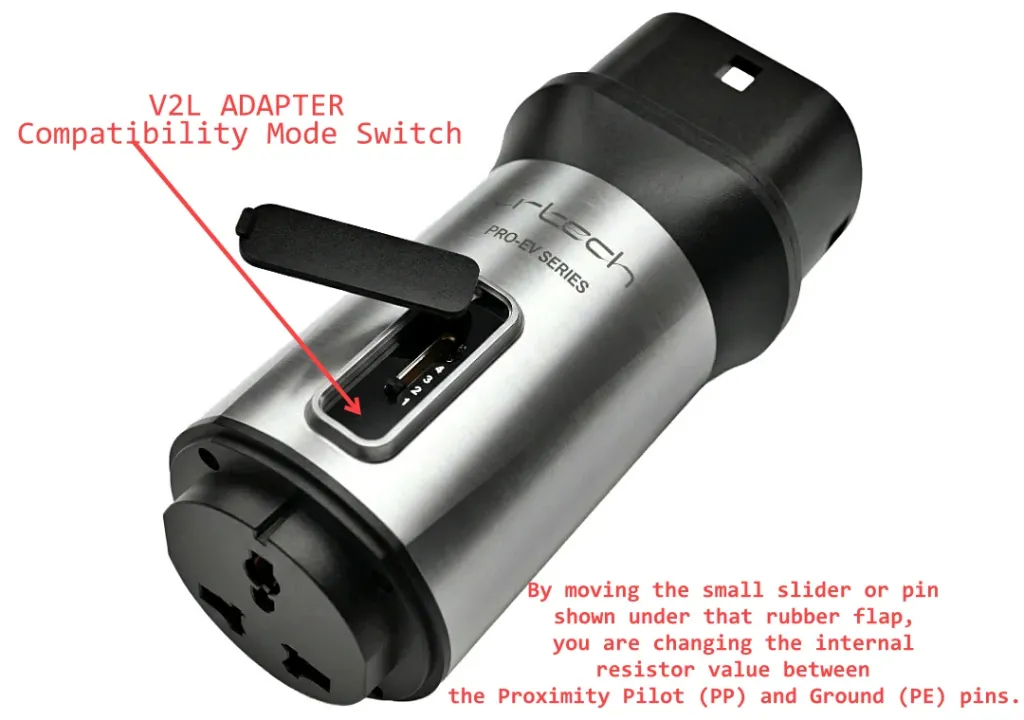

فناوری V2L به یک فرایند دستدادن هماهنگ میان خودرو و آداپتور وابسته است.
این ارتباط عمدتاً از طریق پایههای زیر انجام میشود:
این پایهها در استاندارد IEC 61851 تعریف شدهاند.
مقاومت موجود در مسیر PP نوع آداپتور را شناسایی کرده و آمادهبودن آن را به خودرو اعلام میکند.
خط CP نیز با استفاده از سیگنال PWM، ارتباط لازم را برای اتصال و قطع ایمن حفظ میکند.
در شارژرهای داخلی دوطرفه، شناسایی مقاومت صحیح PP یا انجام یک دستدادن اختصاصی، سامانه را وادار میکند وارد حالت تخلیه انرژی شود.
در این حالت، کنتاکتورهای داخلی بسته میشوند تا برق متناوب از خودرو به بیرون منتقل شود.
اگر سیگنال CP قطع شود یا آداپتور از خودرو جدا گردد، خودرو بلافاصله کنتاکتورها را باز میکند تا از ایجاد قوس الکتریکی جلوگیری شود.
این سازوکار، عملکرد ایمن و قابلاعتماد V2L را در پیادهسازیهای متفاوت شرکتهای خودروسازی تضمین میکند.
راحتی استفاده، صنعت را با سرعت بهسمت فناوریهای بیسیم سوق میدهد، اما این انتخاب بدون هزینه نیست.
پدهای شارژ بیسیم، کابینی بدون کابل را وعده میدهند؛ ولی انتقال القایی انرژی، گرمای بیشتری تولید میکند و در مقایسه با یک درگاه دقیق USB-C، معمولاً بازده پایینتری دارد.
در عمل، شارژ بیسیم ممکن است کندتر و کمبازدهتر باشد، بهخصوص زمانی که چند دستگاه بهطور همزمان استفاده میشوند.
در بخش داده، تغییر به فناوری بیسیم از هماکنون آغاز شده است.
نسخههای بیسیم Apple CarPlay و Android Auto، درگاه USB را کاملاً دور میزنند و از شبکه Wi-Fi داخلی خودرو استفاده میکنند.
در این حالت، درگاه USB فقط وظیفه تأمین برق را بر عهده دارد و تلفن همراه، مسیریابی، موسیقی و پیامها را از طریق اتصال بیسیم منتقل میکند.
این وضعیت نمایی از آینده را نشان میدهد؛ آیندهای که در آن درگاه فیزیکی کمتر برای داده و بیشتر برای انتقال انرژی استفاده میشود و شبکه داخلی خودرو نقش پل دیجیتال را بر عهده میگیرد.
در گذشته، خودروها را بر اساس قدرت موتور انتخاب میکردیم؛ اما امروز، «قدرت دیجیتال» خودرو نیز اهمیت زیادی پیدا کرده است.
سرعت سامانه اطلاعات و سرگرمی، گزینههای ارتباطی و هماهنگی روان با تلفن همراه، بهاندازه گشتاور و شتاب در تصمیم خریداران تأثیرگذار شدهاند.
در مرکز این تجربه، یکی از پرکاربردترین رابطهای داخل کابین قرار گرفته است: درگاه USB.
این درگاه دیگر فقط یک محل اتصال نیست؛ بلکه دروازه ورود به انرژی، داده و خدماتی است که حملونقل مدرن را تعریف میکنند.
از این دیدگاه، خودرو به یک پلتفرم و مرکز خدمات متحرک تبدیل شده است و درگاه کوچک USB، نقطه تماس روزمره میان راننده، دستگاه همراه و اکوسیستم دیجیتال به شمار میآید.
از ولتاژ تا چشمانداز آینده، مهندسی فقط بهمعنای تولید و انتقال توان نیست؛ بلکه ابزاری برای توانمندکردن انسانهاست.
