آمپلی فایر دیواری ۴ کانال تمام تاچ

راهنمای کاربر
برای استفاده سریع و صحیح از این دستگاه، لطفاً قبل از استفاده، به دقت راهنمای کاربر را مطالعه کنید و لطفاً این راهنما را به‌خوبی نگه‌دارید.
توجه: ظاهر محصول و تصویر رابط اصلی سیستم فقط برای مرجع است، لطفاً برای جزئیات به محصول واقعی مراجعه کنید.

محتویات بسته

– یک نسخه از بروشور راهنما
– یک براکت ، دو پیچ و یک پیچ گوشتی
– یک کنترلر از راه دور

مشخصات فنی :

• منبع تغذیه: AC220V (50HZ) – مجاز است 110V-250V
• نمایشگر: رنگی وضوح 480*480 IPS
• قدرت خروجی: (4 کانال 25 وات)
• دامنه FM: 87.5-108MHz
• فاصله بلوتوث: 8 متر
• امپدانس: 4-8 اهم
• صفحه لمسی: چند لمسی
• نسبت سیگنال به نویز: >98dB
• برد کنترل : 8 متر

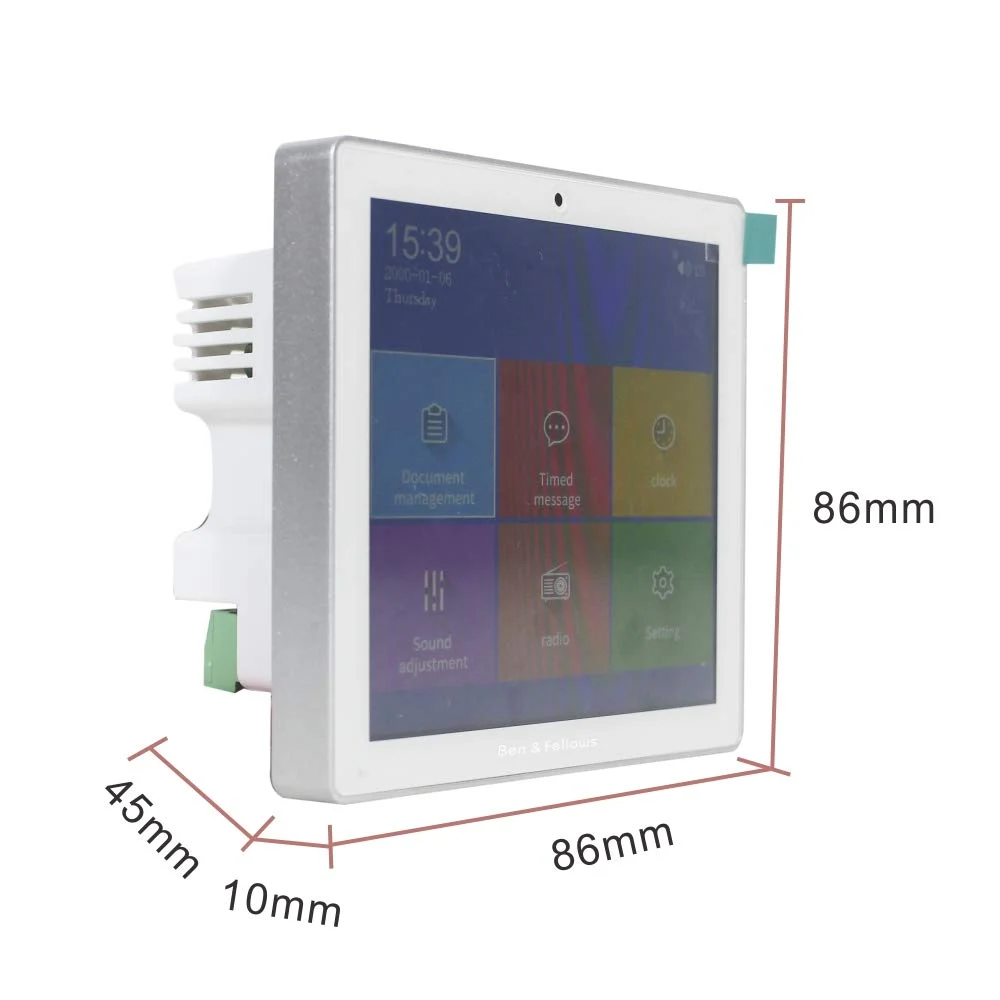

• ابعاد محصول: 86*86*11 میلی‌متر
• دارای زبان فارسی

دیاگرام شماتیک رابط خارجی

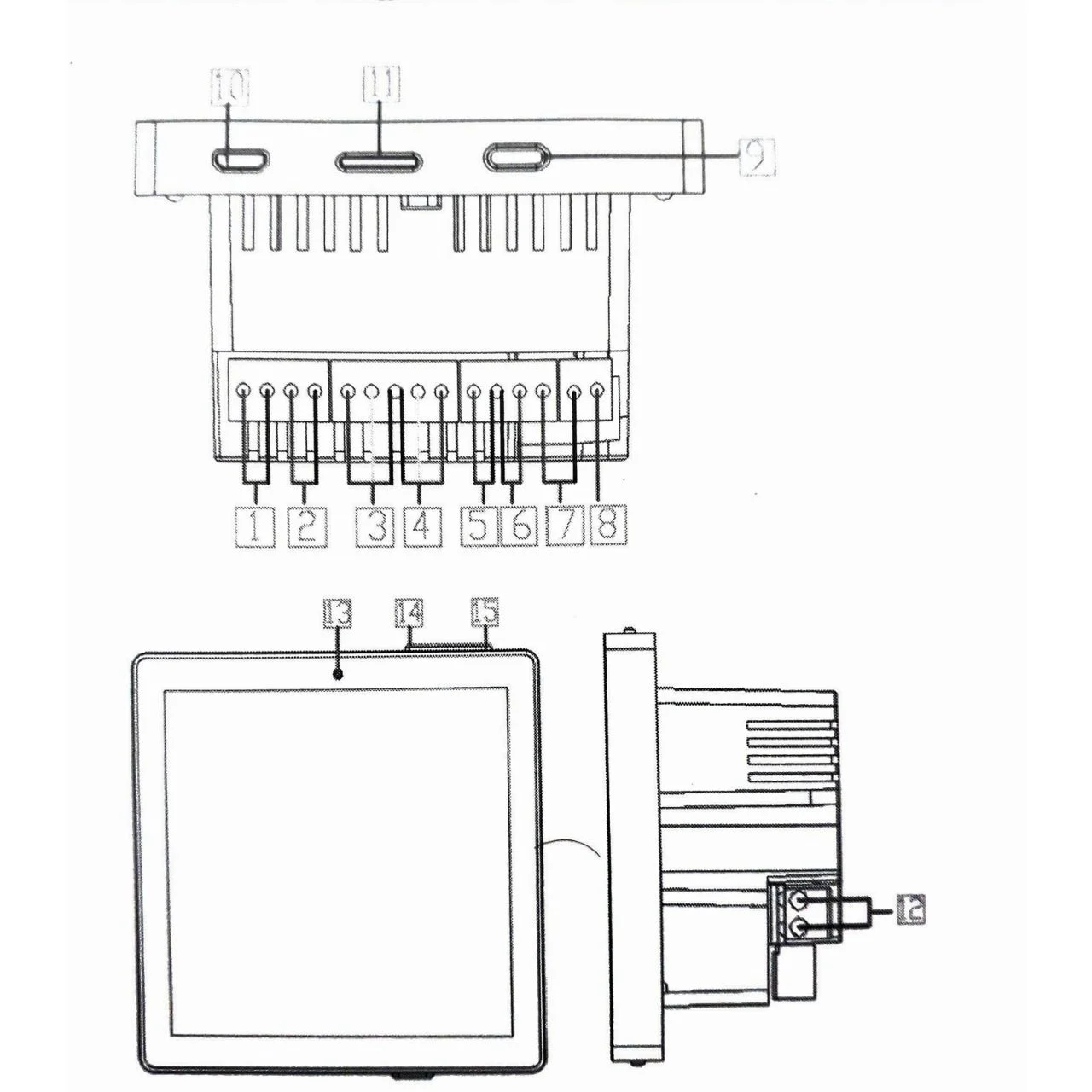

اتصالات خارجی

1. اسپیکرها: کابل اسپیکر (۲۰۰ هسته)، RVH2X100، RVH2X200 متصل به SPK R+ و SPK R-.
2. اسپیکرها: کابل اسپیکر (۲۰۰ هسته)، RVH2X100، RVH2X200 متصل به SPK L+ و SPK L-.
3. خروجی صوتی: کابل صوتی (کابل سه‌هسته‌ای شیلددار: که معمولاً به عنوان کابل میکروفون شناخته می‌شود)، RVVP2X0.5، RVVP2X0.75، متصل به OUT R و OUT L و GND، می‌تواند به تقویت‌کننده‌های دیگر متصل شود.
4. کابل ورودی صوتی: کابل صوتی (کابل سه‌هسته‌ای شیلددار که معمولاً به عنوان کابل میکروفون شناخته می‌شود)، RVVP2X0.5، RVVP2X0.75، متصل به AUX L و AUX R و GND.
5. خروجی ویدیو
6. زنگ در: اتصال GND و D8 برای فعال‌سازی زنگ در.
7. رابط 485A: اتصال GND+ در زمان فعال‌سازی پخش. اگر می‌خواهید این عملکرد را در 485 لغو کنید، رابط 4854A می‌باشد.
8. FM: آنتن رادیو
9. دکمه: فشار طولانی برای روشن/خاموش کردن
10. USB: اتصال به USB OTG و خواندن دیسک USB با کابل اکستنشن.
11. کارت TF: رابط خواندن کارت TF.
12. ترمینال قدرت: متصل به منبع تغذیه AC220.
13. میکروفن
14. کلید کاهش صدا
15. کلید افزایش صدا

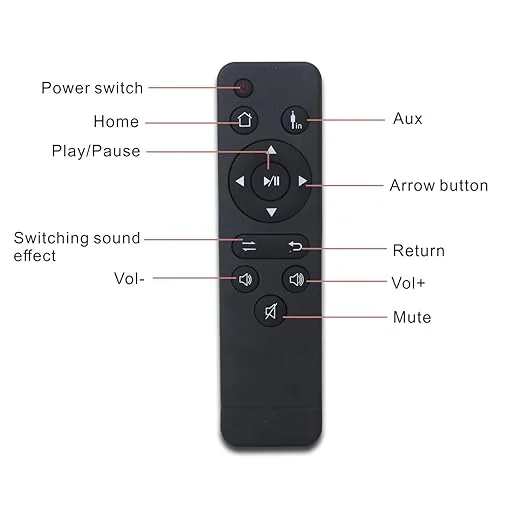

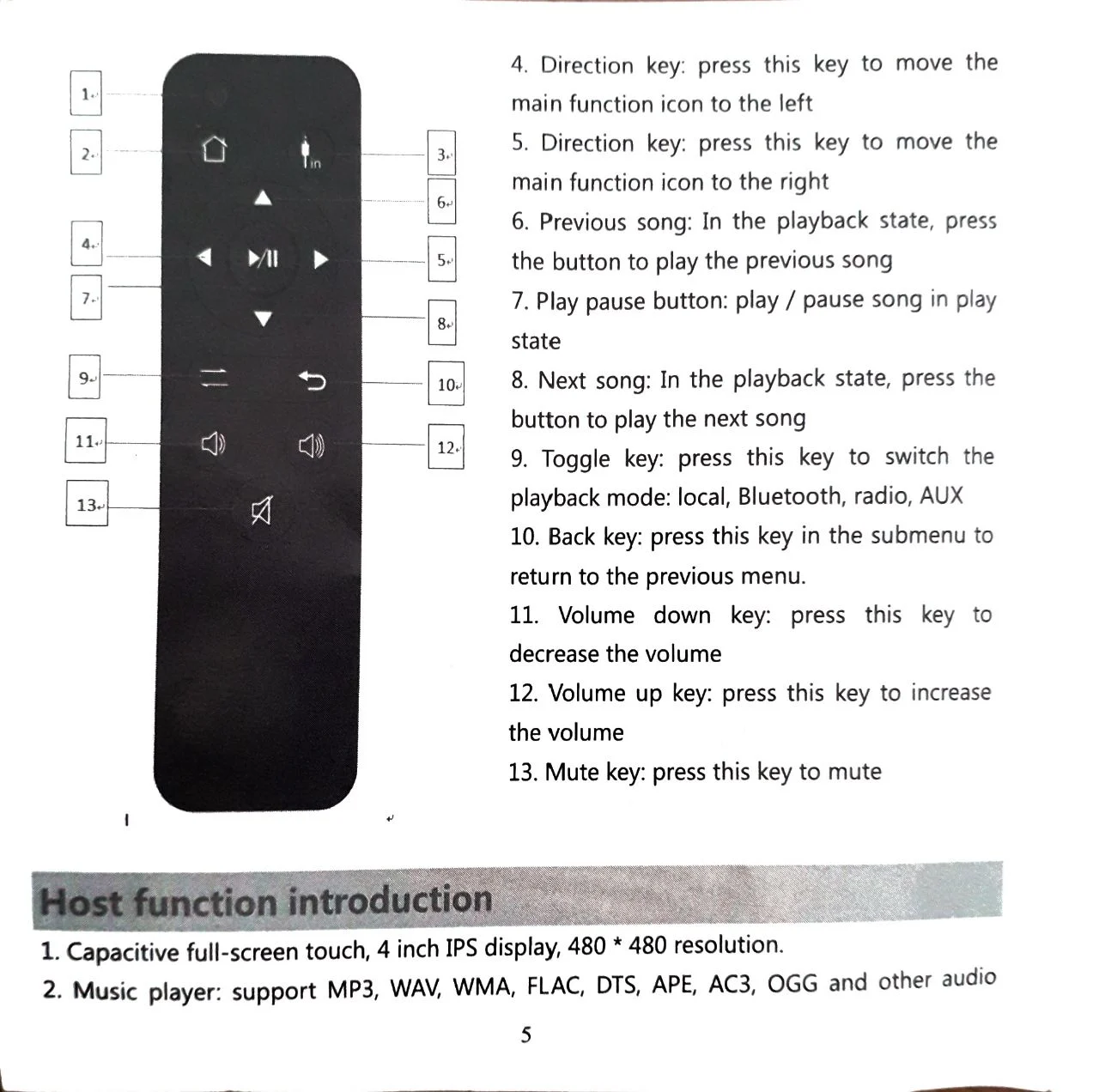

راهنمای کلید های کنترل

۱. کلید قدرت: با فشار دادن این کلید، قدرت را روشن کنید و با فشار دادن دوباره این کلید، قدرت را خاموش کنید.
۲. کلید منو: در رابط پخش محلی، با فشار دادن این کلید، لیست پخش‌کننده موسیقی را باز کنید.
۳. کلید خروجی صوتی: با فشار دادن این کلید، خروجی صوتی را فعال کنید.

۴. کلید جهت: با فشار دادن این کلید، آیکون عملکرد اصلی را به سمت چپ حرکت دهید.

۵. کلید جهت: با فشار دادن این کلید، آیکون عملکرد اصلی را به سمت راست حرکت دهید.

۶. آهنگ قبلی: در حالت پخش، با فشار دادن این دکمه، آهنگ قبلی را پخش کنید.

۷. دکمه پخش/توقف: در حالت پخش، با فشار دادن این دکمه، آهنگ را پخش یا متوقف کنید.

۸. آهنگ بعدی: در حالت پخش، با فشار دادن این دکمه، آهنگ بعدی را پخش کنید.

۹. کلید تغییر حالت: با فشار دادن این کلید، حالت پخش را تغییر دهید: محلی، بلوتوث، رادیو، AUX.

۱۰. کلید بازگشت: در زیرمنو، با فشار دادن این کلید به منوی قبلی بازگردید.

۱۱. کلید کاهش صدا: با فشار دادن این دکمه، میزان صدا را کاهش دهید.

۱۲. کلید افزایش صدا: با فشار دادن این دکمه، میزان صدا را افزایش دهید.

۱۳. کلید بی‌صدا: با فشار دادن این دکمه، صدا را قطع کنید.

معرفی عملکرد دستگاه

۱. صفحه لمسی خازنی تمام‌صفحه، نمایشگر ۴ اینچی IPS، وضوح ۴۸۰ * ۴۸۰.
۲. پخش‌کننده موسیقی: از فرمت‌های MP3، WAV، WMA، FLAC، DTS، APE، AC3، OGG و دیگر فرمت‌های صوتی پشتیبانی می‌کند.

۳. پخش بلوتوث: از جفت‌سازی تلفن‌های همراه و سایر دستگاه‌های بلوتوث خارجی برای دستیابی به پخش صوتی پشتیبانی می‌کند، از روشن شدن دستی و خودکار بلوتوث پشتیبانی می‌کند (مناسب برای استفاده در هتل).

۴. فرمت ویدیو: از فرمت‌های MPEG-1/2/3/4، RM/RMVB، WMV، MOV، MKV، VOB، AVI، 3GP، H.264 و سایر فریم‌های ویدیو پشتیبانی می‌کند.

۵. عملکرد رادیو: دارای رادیو FM دیجیتال تمام‌اتوماتیک داخلی با ۳۰ ایستگاه رادیویی ذخیره‌شده.

۶. پیام صوتی زمان‌دار: از پیام صوتی منظم پشتیبانی می‌کند، نیاز به اتصال کارت TF یا دیسک USB دارد.

۷. ورودی صدای خارجی: از ورودی منبع صوتی خارجی به این دستگاه پشتیبانی کرده و خروجی آن را تقویت می‌کند.

۸. تقویم زمان: از نمایش ساعت و تاریخ پشتیبانی می‌کند.

۹. عملکرد تنظیم: تنظیم توابع مرتبط با میزبان.

۱۰. عملکرد کارت حافظه: اتصال کارت TF، از کارت TF با ظرفیت ۳۲ گیگابایت پشتیبانی می‌کند.

۱۱. عملکرد USB: اتصال کارت USB، از کارت USB با ظرفیت ۳۲ گیگابایت پشتیبانی می‌کند.

۱۲. وضعیت‌های پخش چندگانه: پشتیبانی از پخش تکی، پخش تصادفی، پخش متوالی، حلقه تکی و همه‌حلقه.

۱۳. عملکرد راه‌اندازی زمان‌بندی‌شده: راه‌اندازی زمان‌بندی‌شده در سطح ثانیه، موسیقی به‌طور خودکار هنگام روشن شدن پخش می‌شود و به پخش موسیقی مشخص به‌طور منظم پشتیبانی می‌کند.

۱۴. عملکرد خاموش شدن زمان‌بندی‌شده: امکان خاموش شدن در هر زمان با تنظیم درجه دوم.

۱۵. تنظیم حجم: عملکرد تنظیم حجم الکترونیکی با ۲۰ سطح.

۱۶. عملکرد حافظه خاموشی: به یادآوری حالت پخش قبل از آخرین خاموشی.

۱۷. عملکرد نمایش زمان محافظ صفحه: بعد از تنظیم محافظ صفحه، محافظ صفحه می‌تواند تاریخ، تقویم قمری، هفته و زمان را نمایش دهد.

۱۸. عملکرد کنترل از راه دور مادون قرمز: ارائه کلیدهای میان‌بر مختلف و طراحی انسانی.

۱۹. تحریک زنگ در: از عملکرد تحریک زنگ در خارجی پشتیبانی می‌کند.

۲۰. پشتیبانی از پخش با روشن شدن.

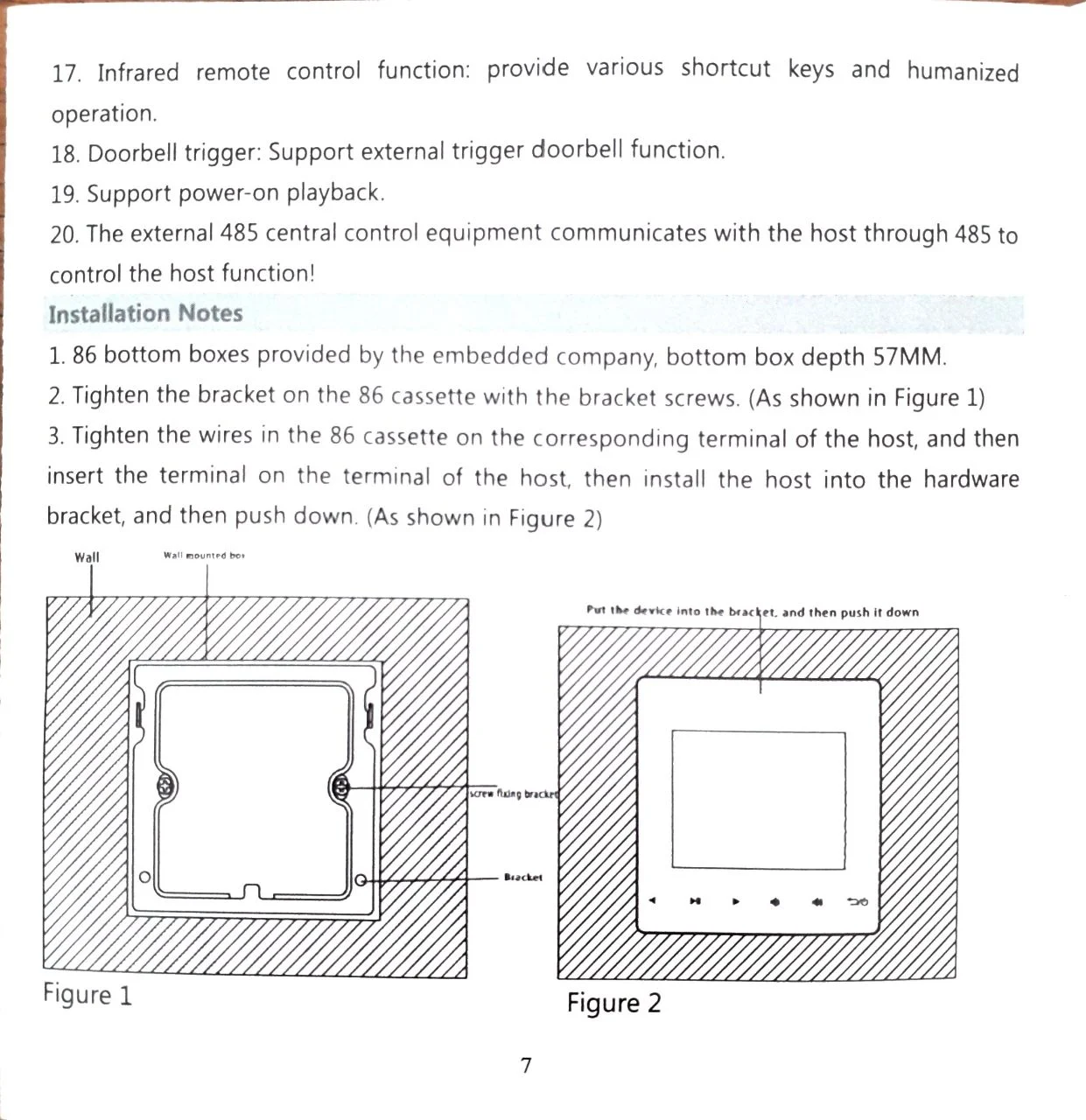

نکات نصب

۱. جعبه‌های پایه ۸۶ که توسط شرکت جاسازی ارائه شده است، عمق جعبه پایه ۵۷ میلی‌متر است.

۲. براکت را با پیچ‌های براکت بر روی کاسه ۸۶ محکم کنید. (همانطور که در شکل ۱ نشان داده شده)

۳. سیم‌ها را در کاسه ۸۶ بر روی ترمینال مربوطه میزبان محکم کنید، سپس ترمینال را به ترمینال میزبان وصل کنید، سپس میزبان را در داخل براکت سخت‌افزاری نصب کرده و سپس به پایین فشار دهید. (همانطور که در شکل ۲ نشان داده شده)

نصب روی دیوار

دستگاه را درون براکت قرار دهید و سپس به پایین فشار دهید.
