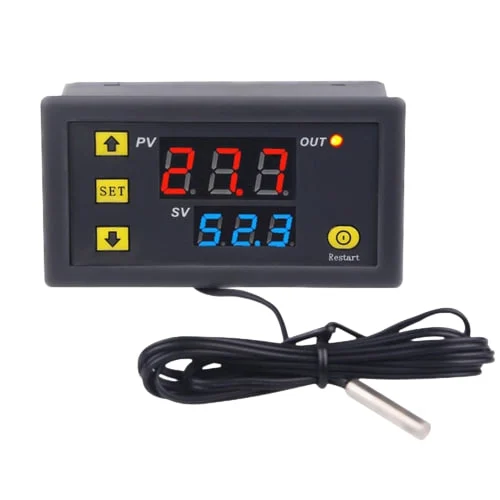

ترموستات دما W3230-220V

توضیحات

ترموستات ها همواره ابزارهایی پرکاربرد در صنایع مختلف به شمار می آیند. به عنوان مثال در خودرو، دمای موتور به کمک این ابزار کنترل می شوند. یا در منازل، ادارات و محیط های حساس به دما نظیر گلخانه ها، از ترموستات ها جهت تثبیت دما استفاده می گردد. امروزه در بازار ترموستات ها با قابلیت ها و ویژگی های مختلف، طراحی و توسعه می یابند. ماژول ترموستات W3230، یک ماژول فوق العاده کاربردی جهت تنظیم دمای محیط است. این ماژول دارای دو نمایشگر، یکی برای نمایش دمای واقعی محیط و دیگری دمای تنظیم شده توسط کاربر است. بر روی این ماژول کلیدهایی جهت تنظیم دما تعبیه شده است. این ماژول جهت اندازه گیری دمای محیط، از سنسور دمایی با کابل استفاده می نماید. این ماژول دارای خروجی رله جهت اتصال بار است. این ماژول دارای ولتاژ کاری 220 ولت است.

مشخصات فنی و ویژگی های کلی ماژول نمایشگر دما دیجیتال W3230

•  دارای ولتاژ کاری 220 ولت AC
• دارای کلیدهایی جهت تنظیم زمان
• قابلیت تحمل جریان تا 20 آمپر در خروجی رله
• دارای رله با قابلیت تحمل 110 الی 220 ولت متناوب
• قابلیت اندازه گیری دما با دقت  0.1 درجه سانتی گراد
• دارای نمایشگر سگمنت جهت نمایش دمای تنظیم شده کاربر
• دارای نمایشگر سگمنت جهت نمایش دمای واقعی محیط
• قابلیت اندازه گیری دما در بازه 55- الی 120 درجه سانتی گراد


  کاربردهای  ماژول نمایشگر دما دیجیتال W3230

  •  کنترل دما در سالن ها
  • کنترل هوشمند دمای آب
  • کنترل دما در محیط های اداری و خانگی
  •  هوشمند سازی و کنترل دما در گلخانه ها
  • کنترل هوشمند دمای غذا در اجاق گاز ها و فرهای هوشمند

  حالت P0 خنک کننده یا گرم کننده:

  در این حالت عملکرد کنترلر دما را در دو حالت خنک کننده یا C به عنوان Cooling و گرم کننده یا H به عنوان Heating تنظیم می‌کنیم. اگر کنترل دما را روی حالت C تنطیم کنیم. به محض کاهش دما از حد تعریف شده؛ رله فعال خواهد شد. اگر کنترلر رادر حالت H تنظیم کنید. به محض افزایش دما از حد تعریف شده؛ رله فعال خواهد شد.

  حالت P1 هیستریسس hysteresis:

  در این حالت می‌توانید تلورانس حساسیت را تنظیم کنید. به عنوان مثال اگر دما رار روی ۱ درجه سانتی گراد تنطیم کنید. دمای مطلوب ترموستات هم ۲۰ درجه سانتی گراد باشد، رله در ۲۱ درجه سانتی گراد (۲۰C + 1C ) غیرفعال خواهد شد. دوباره رله زمانی که دما به ۲۰ درجه سانتی گراد کاهش پیدا کند، فعال خواهد شد.

  حالت P2 بالاترین حد دما:

  در این حالت می‌توانید بیشترین حد دما را تنظیم کنید. البته کمتر از ۱۱۰ درجه سانتی گراد باشد.

  حالت P3 پایین ترین حد دما:

  در این حالت می‌توانید کمترین حد دما را تنظیم کنید. البته بیشتر از ۵۰- درجه سانتی گراد باشد.

  حالت P4 دمای صحیح یا کالیبراسیون:

  . ترموستات را مانند یک ترمومتر دقیق تنظیم کنید. اگر دماسنج کالیبره شده ندارید، باید دما را روی ۰ درجه تنطیم کنید. به این روش با دقت ۰٫۱ درجه سانتی گراد، دما را خواهد سنجید.

  حالت P5 تاخیر در قطع رله:

  در این مرحله ، زمان تاخیر  اولیه را بین ۱ -۱۰ دقیقه می‌توانید تنظیم کنید. اگر روی ۱ دقیقه تنظیم کنید؛ پس از فعال شدن رله تا ۱ دقیقه پس از گذر از دمای تعیین شده فعال خواهد بود. این حالت مناسب برای دستگاه جوجه کشی است.

  حالت P6 اخطار دمای بیش از حد:

  در این حالت، ابتدا برد را خاموش و سپس روشن کنید. سپس با کلید Set وارد تنظیمات شوید. دمای مورد نظر را تنظیم کنید. هنگامی که دما از حد تعریف شده بالاتر برود. آلارم فعال شده و نمایشگر دما را نشان نخواهد داد.
