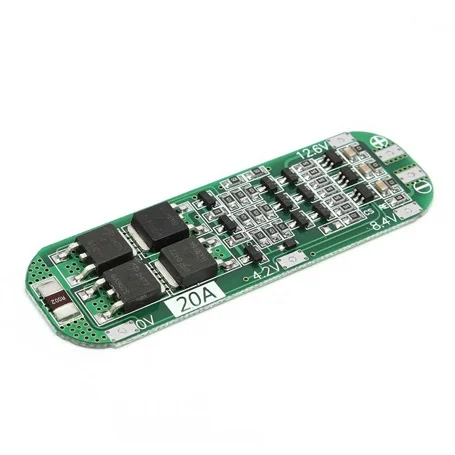

شارژر باتری 3 سل (برد سبز) 20 آمپر
توضیحات
شارژر باتری 3 سل (برد سبز) 20 آمپر
این ماژول دارای حفاظت در برابر شارژ بیش از حد، حفاظت در برابر تخلیه بیش از حد، حفاظت در برابر جریان اضافه و حفاظت از اتصال کوتاه است. سیستم مدیریت باتری (BMS) یک تنظیم کننده الکترونیکی است که شارژ و دشارژ باتری های قابل شارژ را نظارت و کنترل میکند. بردهای محافظ باتری BMS مغز پشت بسته های باتری هستند. این ماژول، شارژ و دشارژ را مدیریت میکند و همچنین حفاظت های حیاتی را برای محافظت از باتریها در برابر آسیب ارائه میدهد. برد مدار حفاظتی 18650 یک مدار تشخیص ولتاژ با دقت بالا است. این ماژول میتوان برای باتریهای لیتیوم یون لیتیوم، اینورترهای کم مصرف، لوازم الکترونیکی، منبع تغذیه پشتیبان، بسته باتری چراغ های خیابانی خورشیدی و بسیاری از محصولات دیگر استفاده کرد.
Features:
Module name: 3S 12.6V Li-ion Lithium Battery 18650 Charger Protection PCB Board – REV2.0
Suitable range: For nominal voltage 3.6V 3.7V lithium battery(Including 18650,26650, lithium polymer batteries)
Product Size: 64mmx20mmx3.4mm
Material: Metal
Charging voltage: 12.6V
Maximum output current: 20A
Maximum output power / charging power: 252W
Precautions:
1.Strictly according to the diagram wiring: 0V/4.2V/8.4V/12.6V,Otherwise it will cause damage to the chip.
2.After connection, it need to first charge activation, then will have the output.
Attention:
Do not mix the good battery and poor battery to use.
The internal resistance of 3 battery capacity are closer will be better.
Please buyers know the professional knowledge of this module before buying
Note : more than 3A current discharge products rate is more than 3C Ratio calculation formula : 1C rate of the battery , 2000 capacity is equal to 2AH 1 2A maximum working current . 3C ratio battery , 2000 capacity is equal to 2AH * 3 = 6A maximum working current . In use battery heats is ratio is not applicable to , this kind of situatic can’t use for a long time , the battery will soon be damaged
Note 1 : in accordance with the diagram wiring 0 V , 3 . 7V ( b- ) ( B1 ) ( B2 ) , 11 . 1 V , 7.4 V ( B + ) don’t deliberately short circuit
Note 2 : after connected line need to recharge , just can have output
Note 3 : 3 series battery , please make sure that each set of battery voltage , if not , please separate with each set of batteries in series . Discharge test , the battery voltage drops quickly is a bad battery .
Note : don’t put the good cells and in bad ! Three groups of battery capacity / internal resistance as close as possible ! ( 2 + 1 good battery , the use effect of poor battery = the use effect of three bad battery )
