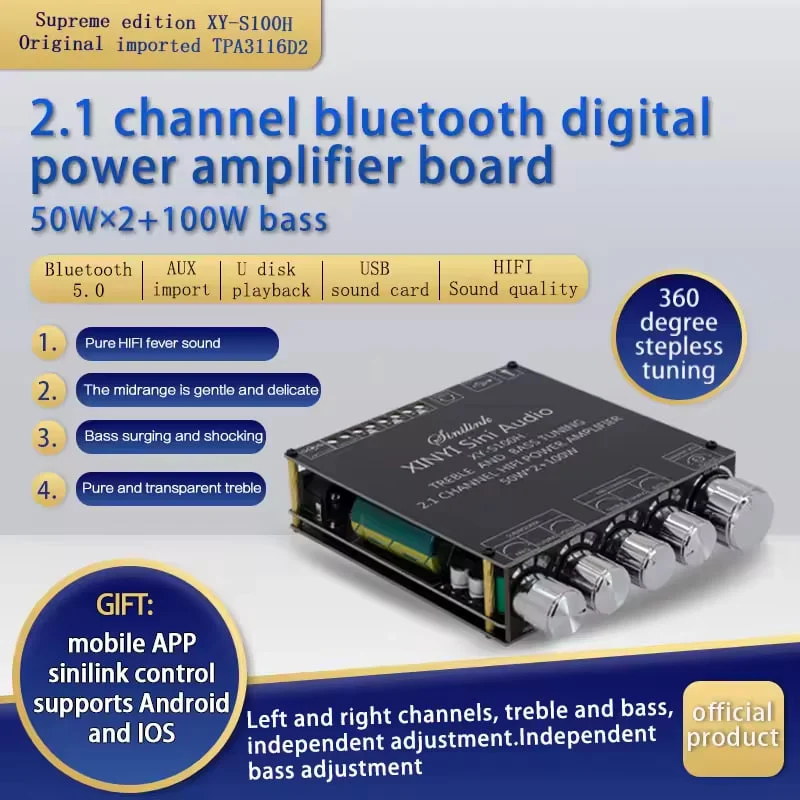

معرفی ماژول آمپلی فایر صوتی بلوتوث دار دو کاناله 50 وات + ساب 100 وات مدل XY-S100H

تقویت‌کننده قدرت XY-S100H دارای قابلیت‌های تنظیم صدای بیس، تنظیم مستقل صدا برای چپ و راست و قابلیت اعمال افکت‌های صوتی مورد علاقه شما در هر زمان است.

این تقویت‌کننده از روش‌های مختلف ورودی پشتیبانی می‌کند: بلوتوث 5.1 / AUX / کارت صدای USB / حافظه یو اس‌بی (به فرمت FAT32).

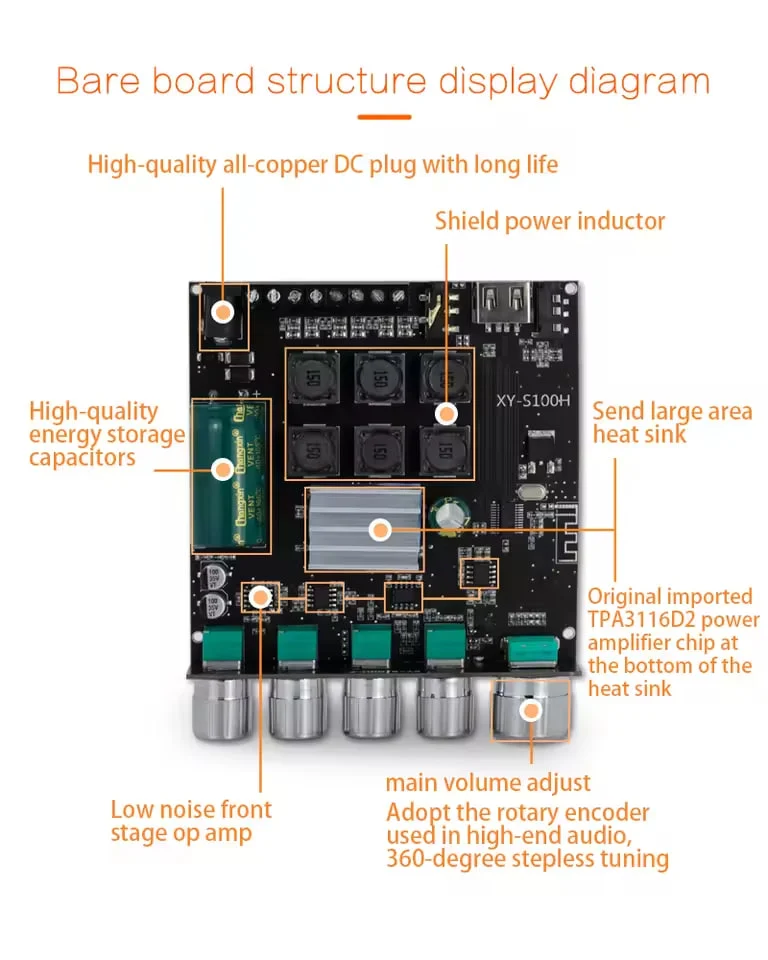

این دستگاه با 2 تراشه تقویت‌کننده قدرت TPA3116D2 تجهیز شده است و قدرت خروجی آن 50 وات * 2 + 100 وات (قدرت خروجی بالا رفته) است.

درباره‌ی دستگاه از ولوم انکودری استفاده شده در تقویت کننده‌های قدرت پیشرفته برای دستیابی به تنظیم ۳۶۰ درجه بدون مرحله، لمس نرم و کوتاه: پخش / مکث، فشار طولانی: روشن / خاموش، راه‌اندازی و توقف یک

کلیدی، آسان برای استفاده و ساده برای درک و عملکرد.

کاربرد ماژول‌های آمپلی فایر دریافت صدا از منبع، تقویت آن و انتقال به اسپیکر (باند) برای پخش است.

دارای 3 خروجی (2 عدد میدرنج و 1 عدد ساب ووفر) امکان ارسال سیگنال صدای خروجی به دو عدد اسپیکر از طریق ترمینال و یا خروجی صدای 3.5mm دارای 5 ولوم برای کنترل حجم صدا، میزان بیس و تریبل میدرنج، ولوم

و فرکانس ساب ووفر ویژگی‌های ذکر شده، این ماژول آمپلی فایر را به محصولی خاص در نوع خود تبدیل می‌کند.

به صورتی که تنها با اتصال آداپتور جهت تغذیه و اتصال دو عدد اسپیکر 50 وات و یک ساب ووفر 100 وات به آن، می‌توان یک سیستم صوتی کامل و نسبتا قدرتمند ساخت.

حداکثر توان خروجی این ماژول ، 50+50 وات برای میدرنج ها و 100 وات برای ساب ووفر بوده (جمعا 200 وات) و ولتاژ مورد نیاز برای تغذیه‌ی آن، 5 الی 24 ولت DC می‌باشد.

از این رو به راحتی می‌توان در اتومبیل از آن استفاده نمود.

جریان مورد نیاز 10 آمپر می‌باشد. (تغذیه با جریان کمتر از 10 آمپر در حداکثر ولوم ممکن است باعث خاموش شدن ماژول شود)

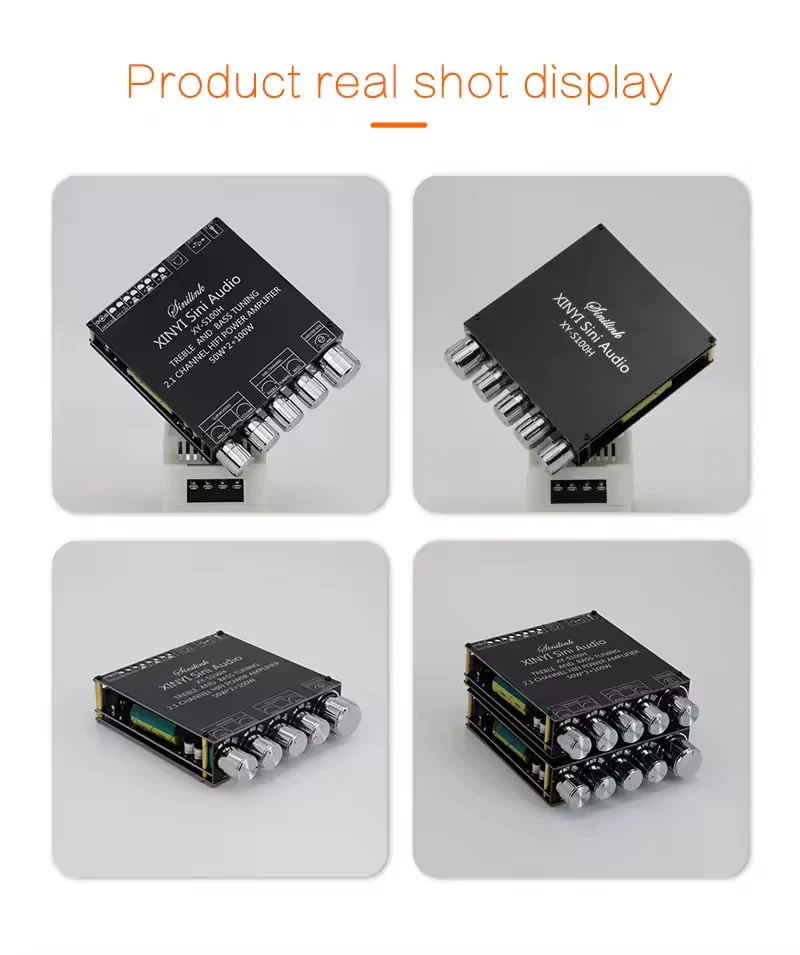

مشخصه‌ی دیگر این محصول ظاهر زیبا و ابعاد کوچک آن است.

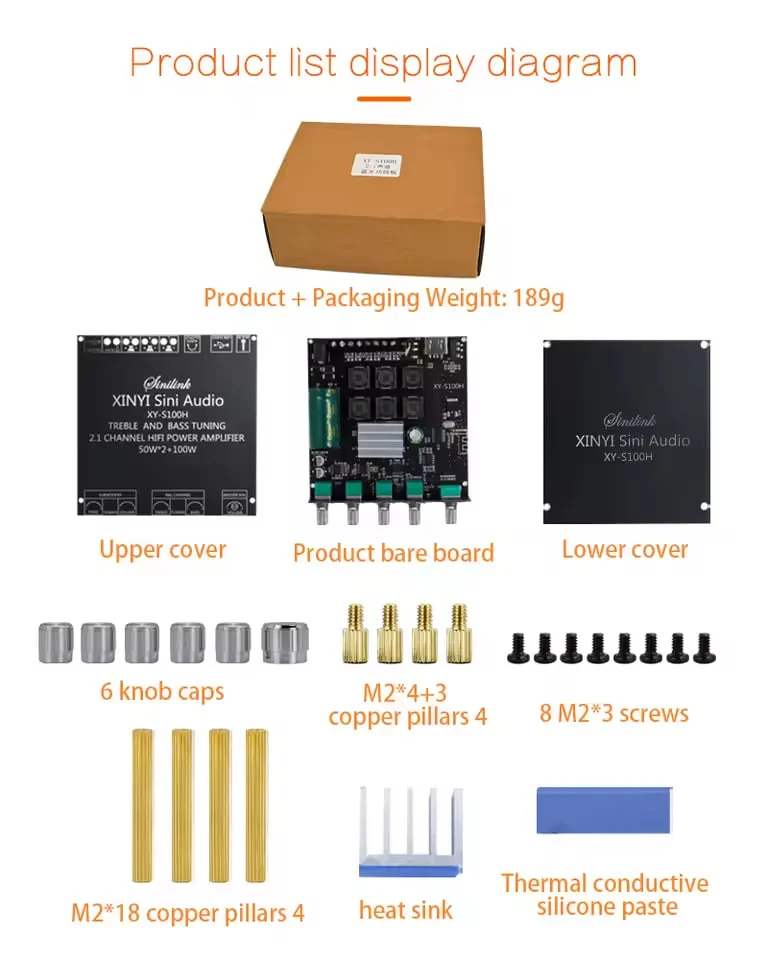

با داشتن دو عدد کاور ( قاب فلزی ) برای بالا و پایین بورد اصلی، قطعات الکترونیکی استفاده شده کمتر به چشم می‌آیند و ظاهر ماژول بسیار شکیل‌تر از محصولات مشابه دیده می‌شود.

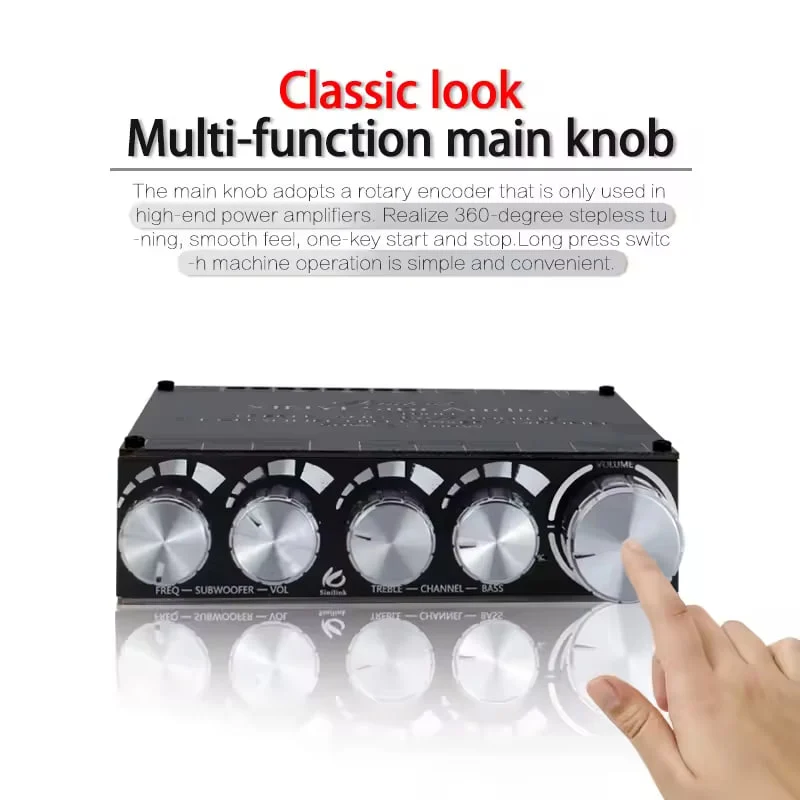

در قسمت جلوی ماژول در سمت راست ولوم اصلی قرار دارد که امکان کم و زیاد کردن صدا، توقف و پخش صدا (با یک بار فشار دادن) و خاموش/روشن کردن ماژول (با نگه داشتن) را فراهم می‌کند.

در کنار آن ، 2 ولوم برای تنظیم میزان بیس و تریبل میدرنج و 2 ولوم برای تنظیم ولوم و فرکانس ساب ووفر قرار دارد.

برای کنترل ماژول در حالت پخش از USB، می‌توانید از نرم‌افزار sinilink موجود در استورها استفاده نمایید.

ابعاد : ۹۵x۸۵x۲۵ میلی‌متر

قابلیت ها

دریافت صدا از طریق بلوتوث نسخه ۵.۰ دریافت صدا از طریق درگاه AUX خواندن فایل‌های صوتی از فلش مموری، دارای درگاه USB (پشتیبانی از فلش مموری تا ظرفیت ۳۲ گیگابایت. فرمت FAT۳۲) دارای خروجی

مخصوص ساب ووفر با امکان تنظیم فرکانس و ولوم ساب ووفر خروجی صدا از طریق ترمینال برای اتصال اسپیکر و جک ۳.۵mm برای هدفون یا سایر سیستم های صوتی امکان تنظیم بیس و تریبل میدرنج با داشتن ولوم

مخصوص دارای سر ولوم اضافه به منظور انتخاب سری بزرگ‌تر یا معمولی برای ولوم اصلی حداکثر توان خروجی: ۲۰۰ وات (۲ کانال ۵۰ وات میدرنج + ۱۰۰ وات ساب ووفر) ولتاژ تغذیه: ۵ الی ۲۴ ولت DC (توصیه شده ۱۲ الی

۲۴ ولت) جریان ۱۰ آمپر (تغذیه با جریان کمتر از ۱۰ آمپر در حداکثر ولوم ممکن است باعث خاموش شدن ماژول شود) اسپیکر مورد نیاز: ۲ عدد میدرنج ۴ الی ۸ اهم ۵۰ وات + ۱ عدد ساب ووفر ۴ الی ۸ اهم ۱۰۰ وات راهنمای

صوتی بدون سخنگو امکان کنترل با اپلیکیشن sinilink (نیازمند اتصال به اینترنت) امکانات اپلیکیشن: کنترل حجم صدا، جابه‌جایی ترک، اکولایزر، تغییر ورودی صدا امکان استفاده در اتومبیل، ساخت سیستم صوتی خانگی،

ساخت اسپیکر پرتابل استریو و …

از اتصال کوتاه و پل زدن (بریج کردن) خروجی‌های صدا خودداری کنید زیرا به آی سی آمپلیفایر آسیب خواهد زد.

از تغذیه ماژول با ترانس (ولتاژ AC) خودداری نموده و به بازه ی ولتاژ و جریان تغذیه توجه نمایید.

ماژول آمپلی‌فایر بلوتوثی XY-S100H یک تقویت‌کننده صوتی با قابلیت اتصال بی‌سیم است که برای کاربردهای صوتی با توان بالا طراحی شده است. مشخصات فنی این ماژول عبارت‌اند از:

• توان خروجی: دو کانال ۵۰ وات برای بلندگوهای استریو و یک کانال ۱۰۰ وات برای ساب‌ووفر، که مجموعاً توان خروجی ۲۰۰ وات را فراهم می‌کند.
• اتصال بلوتوث: قابلیت اتصال به دستگاه‌های مختلف از طریق بلوتوث برای پخش بی‌سیم صدا.
• ولتاژ کاری: ولتاژ ورودی متناسب با توان خروجی مورد نیاز است؛ برای دستیابی به حداکثر توان خروجی، ولتاژ ورودی باید متناسب با مشخصات ماژول تنظیم شود.
• ابعاد و وزن: وزن این ماژول حدود ۱۸۹ گرم است.

این ماژول برای استفاده در سیستم‌های صوتی خانگی، خودرو و پروژه‌های DIY مناسب است. با توجه به توان خروجی بالا، انتخاب مناسبی برای کاربردهایی است که نیاز به صدای با کیفیت و قدرت بالا دارند.
