مراحل تنظیم ولتاژ شروع به کار و قطع شارژ به شرح زیر است : ۱. هر دو پتانسیومتر را پاد ساعت گرد بچرخانید تا به کمترین میزان مقاومت برسند (حدود ۲۰ دور ) ۲.تنظیم ولتاژ شروع به شارژ : حالا منبع ولتاژ شارژ باتری را به ترمینال باتری روی برد متصل نمایید و میزان ولتاژ را روی کمترین مقدار مد نظر شارژ باتری تنظیم نمایید(برای مثال ۱۲ ولت ) سپس پتانسیومتر سمت راست را ساعت گرد آنقدر بچرخانید تا LED قرمز روشن شود. ۳. تنظیم حداکثر ولتاژ شارژ : حالا پتانسیومتر سمت چپ را ساعت گرد بپرخانید تا به بیشترین میزان مقاومت برسد(حدود ۲۰ دور ). سپس ولتاژ منبع شارژ باتری را روی بیشترین میزان مد نظر برای شارژ باتری تنظیم نمایید ( برای مثال ۱۴.۲ ولت ) . سپس مجددا پتانسیومتر سمت چپ را آهسته و این بار پاد ساعت گرد بچرخانید تا LED قرمز خاموش شود . ۴.حالا میتوانید مطابق تصویر سیم کشی را انجام داده و ولت متر نیز به صورت دلخواه میتوانید به برد متصل نمایید .

ویژگی ها:

• ولتاژ منبع: 13.8 تا 14.8V
• رله ولتاژ: 12.4V (قابل تنظیم توسط RP1، چرخش جهت عقربه های ساعت برای اضافه کردن ارزش)
• رله قطع ولتاژ: 14.8V (قابل تنظیم توسط RP2، چرخش جهت عقربه های ساعت برای اضافه کردن ارزش)
• تحمل ولتاژ: 0.1V+/-
• روش های تشخیص ولتاژ: ولت متر DC
• نوع شارژ: باتری 12 ولت
• تنظیم پتانسیومتر: RP1، RP2 (با دقت آن را تنظیم کنید)

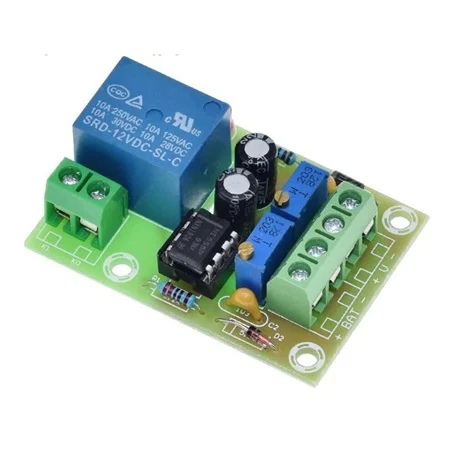

مشخصات فنی ماژول کنترل شارژ باتری 12 ولت XH-M601 :

•  مدل: XH-M601
•  ولتاژ منبع: 13.8-14.8 ولت DC
•  ولتاژ کاری رله: 12.4 ولت (قابل تنظیم توسط RP1، چرخش جهت عقربه های ساعت برای اضافه کردن ارزش)
•  ولتاژ قطع رله: 14.8 ولت (قابل تنظیم توسط RP2، چرخش جهت عقربه های ساعت برای اضافه کردن ارزش)
•  تلورانس ولتاژ: ±0.1 ولت
•  روش تشخیص ولتاژ: ولت متر DC
•  نوع شارژ: باتری 12 ولت
•  تنظیم پتانسیومتر: RP1، RP2 (با دقت آن را تنظیم کنید)
•  اندازه: 50x32x18 میلی متر
• مناسب برای باتری های اسیدی (Lead Acid)

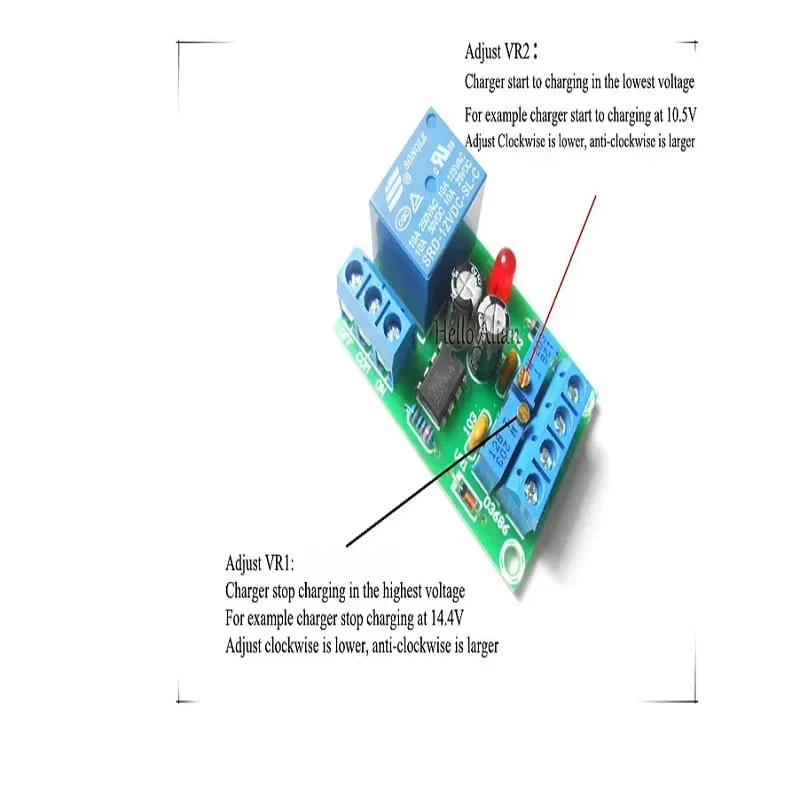

راهنمای تنظیم ماژول کنترل شارژ باتری با استفاده از منبع تغذیه dc متغیر و ولت متر :

پتانسیومتر RP1 را بطور کامل بر خلاف جهت عقربه های ساعت بچرخانید (حدود 20 دور )
پتانسیومتر RP2 را بطور کامل در جهت عقربه های ساعت بچرخانید ( حدود 20 دور )
ولتاژ منبع تغذیه را روی حداقل مقدار (شروع شارژ– مثال برای باتری 12 روی 10.8 ولت) تنظیم نمایید.منبع تغذیه را به ترمینال های batt متصل نمایید. حال پتانسیومتر RP1 را در جهت عقربه های ساعت بچرخانید تا چراغ روی برد کنترل روشن شود.
ولتاژ منبع تغذیه را روی حداکثر مقدار (پایان شارژ– مثال برای باتری 12 روی 14.2 ولت) تنظیم نمایید. حال پتانسیومتر RP2 را برخلاف جهت عقربه های ساعت بچرخانید تا چراغ روی برد کنترل خاموش شود.

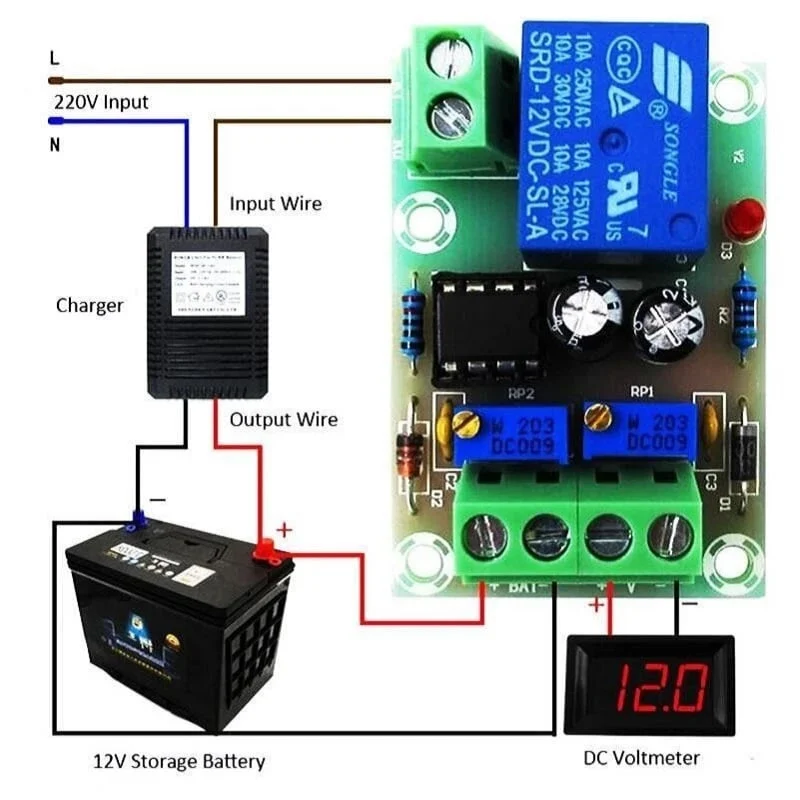

شارژر مناسب را با توجه به جریان شارژ مورد نیاز باطری تهیه نمایید و با توجه به نقشه سیم کشی ، شارژر و ولتمتر را به برد کنترل متصل نمایید.
