ماژول مبدل ولتاژ DC-DC کاهنده XL4016 جریان 8 آمپر با خروجی قابل تنظیم
توضیحات

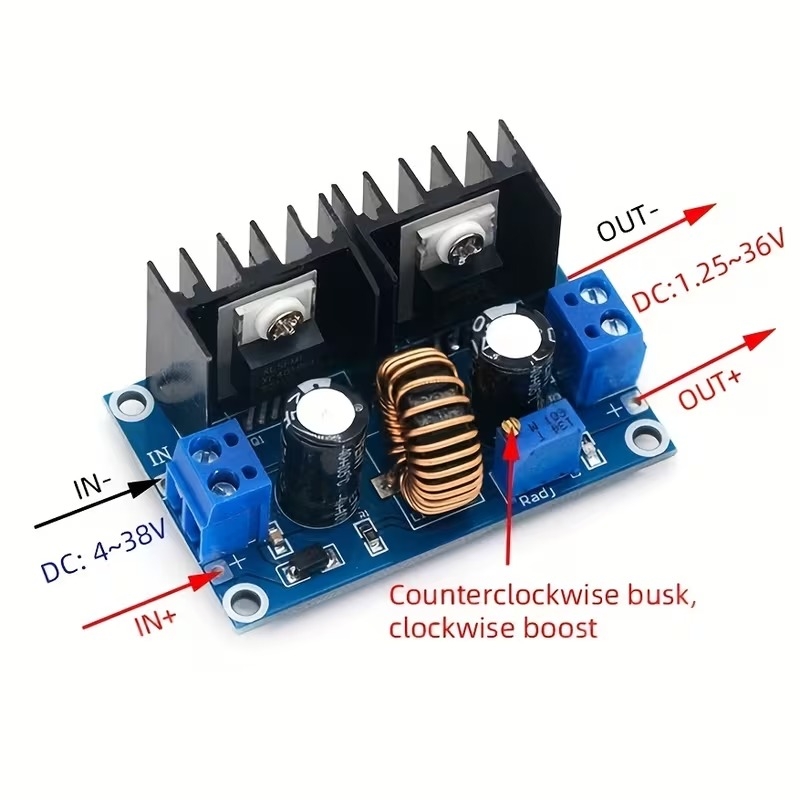

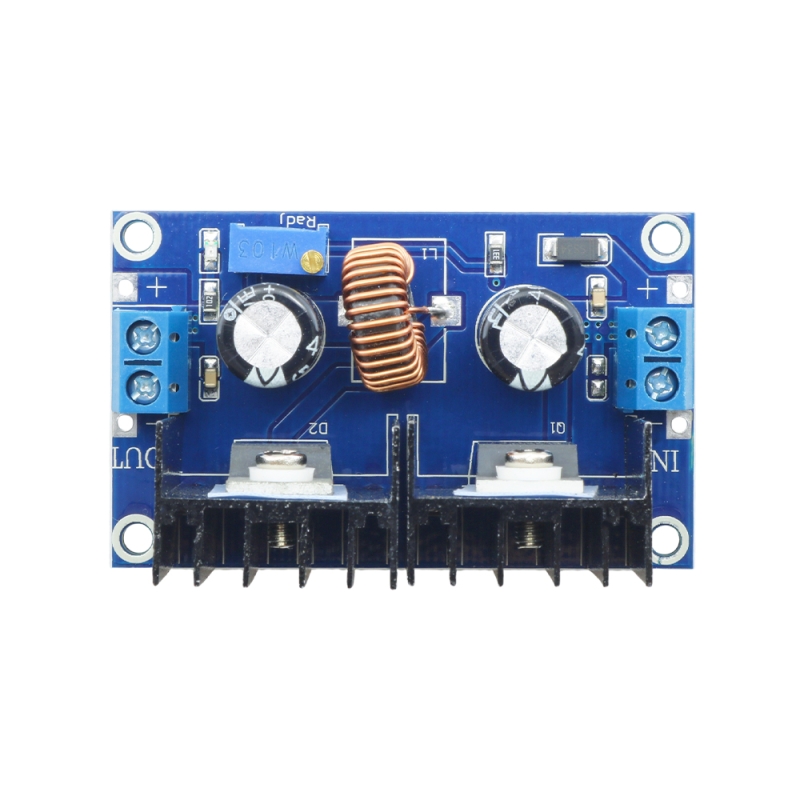

ماژول مبدل ولتاژ DC-DC کاهنده XL4016 جریان 8 آمپر با خروجی قابل تنظیم
این ماژول یک مبدل کاهنده ولتاژ (Buck Converter) مبتنی بر تراشه قدرتمند XL4016E1 است که امکان کاهش ولتاژ ورودی تا محدوده مورد نیاز خروجی را با راندمان بسیار بالا (تا 96%) فراهم میکند. این ماژول با دارا بودن هیتسینکهای بزرگ، طراحی پایدار و قابلیت تحمل جریان تا 8 آمپر لحظهای، یک انتخاب ایدهآل برای پروژههای پاور، موتورهای DC، LEDهای قدرت و تغذیه بردهای مختلف محسوب میشود.
مشخصات فنی
- نوع ماژول: کاهنده (Buck)
- چیپ: XL4016E1 – ساخت XLSEMI
- ولتاژ ورودی: 4 تا 40 ولت DC
- ولتاژ خروجی قابل تنظیم: 1.25 تا 36 ولت
- حداقل اختلاف ورودی و خروجی: حدود 1.5 ولت
- جریان خروجی:
-
- دائم: تا 4A
- لحظهای: تا 8A (نیازمند خنکسازی مناسب)
-
- توان پیک: تا 280 وات
- راندمان تبدیل: تا 96%
- فرکانس کاری PWM: 180kHz ±20%
- پتانسیومتر تنظیم: نوع 25 دور (دقت بالا)
- حفاظتها:
-
- اتصال کوتاه
- اضافهجریان
- دمای بالا
- اضافهولتاژ ورودی
-
- محافظت معکوس قطبیت با دیود SS34
- نمایشگر LED: نمایش ولتاژ خروجی
- اتصالات: ترمینال پیچی + پد لحیم
- ابعاد: 60 × 37 × 27.5 میلیمتر
- دمای کاری: 40- تا 85+ درجه سانتیگراد
توضیحات تکمیلی
| وزن | 37 گرم |
|---|---|
| ابعاد | 60 × 40 × 25 میلیمتر |
