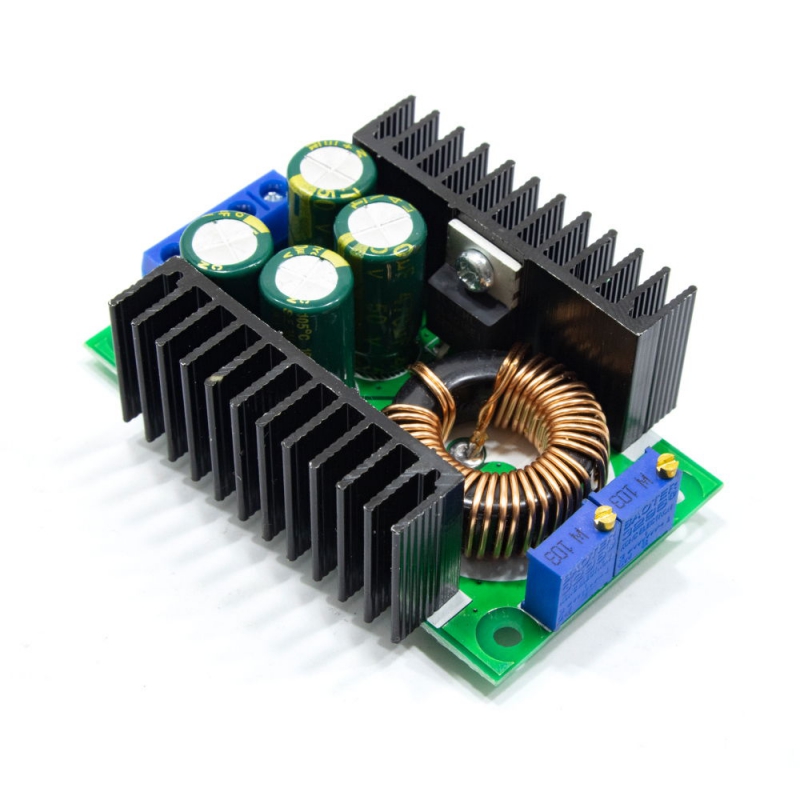

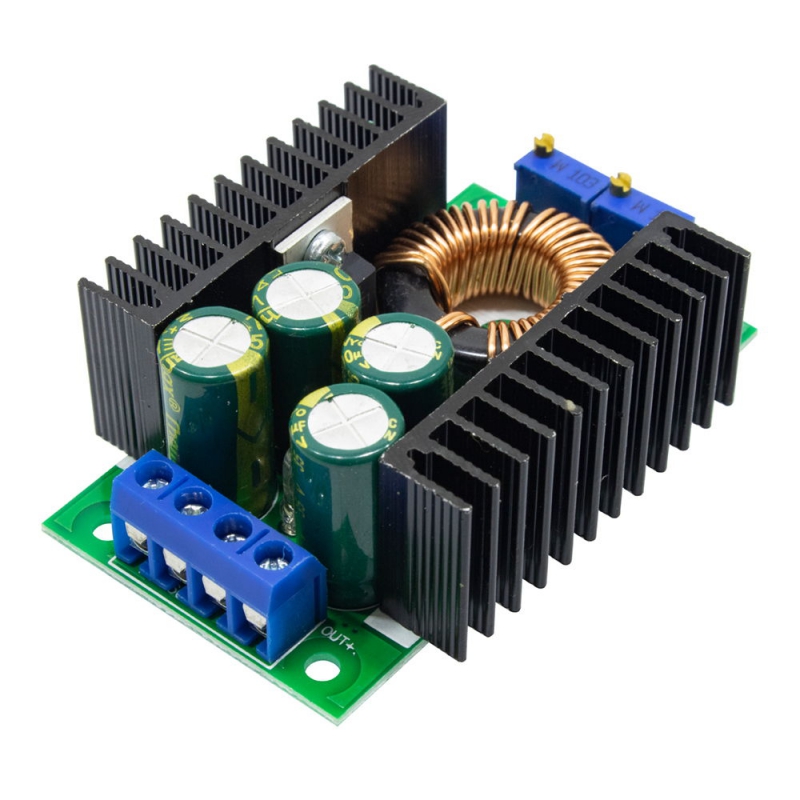

ماژول کاهنده ولتاژ XL4016 ظرفیت ۱۰ آمپر با کنترل جریان

توضیحات

این ماژول یک مبدل DC-DC کاهنده (Buck Converter) قابل تنظیم با جریان بالا است که از چیپ XL4016 / XL4016E1 استفاده می‌کند و مناسب برای کاربردهای مختلف برق و الکترونیک مثل:
منابع تغذیه آزمایشگاهی
تغذیه مدارات صنعتی و DIY
شارژ باتری
سیستم‌های کنترل و رباتیک
است.
🧰 مشخصات فنی کلی
➤ نوع ماژول: DC-DC Step-Down Buck Converter
➤ چیپ کنترل: XL4016 / XL4016E1 PWM Buck
➤ نوع خروجی: ولتاژ قابل تنظیم (CC/CV)
➤ محافظت‌ها:
حفاظت در برابر اتصال کوتاه
حفاظت اضافه‌جریان
حفاظت دمای بیش‌ازحد
(بسته به نسخه ماژول ممکنه تفاوت جزئی داشته باشد)
⚡️ مشخصات الکتریکی
🔌 ورودی
ولتاژ ورودی: حدود 4 تا 40 ولت DC
(بسته به نسخه ماژول ممکنه بازه دقیق 5–38V یا 7–36V هم باشد)
🔋 خروجی
ولتاژ خروجی قابل تنظیم: ≈ 1.25 تا 36 ولت DC
با پتانسیومتر روی ماژول قابل تنظیم است.
🧲 جریان خروجی
حداکثر جریان پیک خروجی: تا 8 A (برخی نسخه‌ها تا 9–10A با خنک‌کنندگی مناسب)
جریان کاری مداوم توصیه‌شده: حدود 5 A برای کار طولانی
اگر می‌خواهی ماژول تا جریان بالا کار کنه حتما فن یا هیت‌سینک داشته باشی.

📊 توان خروجی
حداکثر توان: حدود 200 وات (در بسیاری از نمونه‌ها)
نسخه‌های 9–10A ممکنه تا 200W یا بیشتر هم گزارش بشن.
🧮 عملکرد و مشخصات فنی اضافی
راندمان تبدیل: حدود تا 94–95٪
فرکانس سوئیچینگ: حدود 180 کیلوهرتز
تنظیم ولتاژ: با ولوم مولتی‌ترن یا پتانسیومتر
دقت تنظیم: معمولاً ±1٪ یا بهتر
حفاظت‌ها: اضافه‌جریان، اتصالی، دمای بیش‌ازحد
📏 ابعاد و فیزیک ماژول (نمونه مرجع)
ابعاد: حدود 61 × 41 × 27 میلی‌متر (در بعضی مدل‌ها کمی متفاوت)
وزن: حدود 45–50 گرم
(این مشخصات بسته به مدل دقیق ماژول می‌تونه متفاوت باشه)
🛠️ نکات استفاده (برای توضیحات سایت)
حتما ورودی ماژول رو قبل از بار خروجی وصل کن تا آسیب نبینه.
برای جریان‌های بالا از فن یا هیت‌سینک استفاده کن.
اختلاف ولتاژ ورودی و خروجی باید حداقل 2 ولت باشه تا کنترلر به درستی کار کنه.
