توضیحات

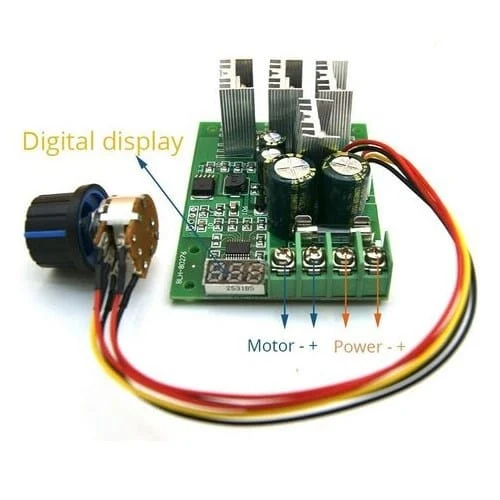

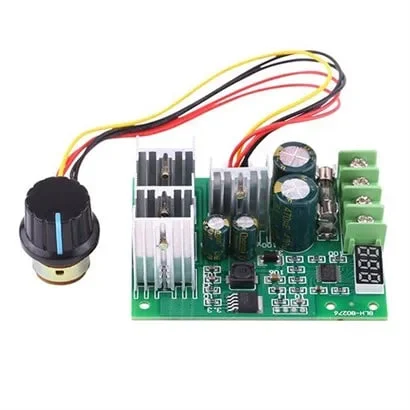

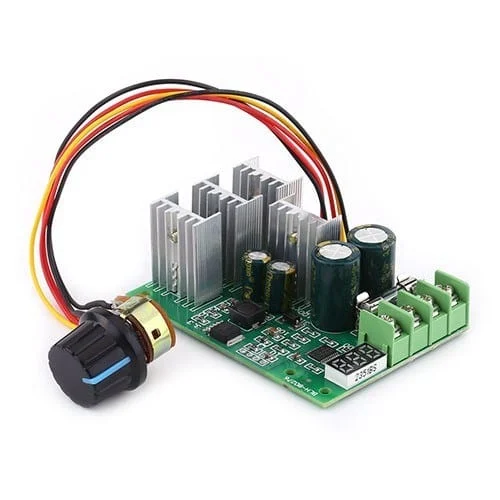

ماژول کنترل دور موتور PWM Motor Control 30A

همراه با نمایشگر دیجیتال درصد سرعت مدل BLH-80276

از این ماژول میتوان برای کنترل دور موتور دی سی بین 0 تا 100 درصد و جریان ماکزیمم 30 امپر استفاده و میزان سرعت را بصورت درصد روی نمایشگر دیجیتال سون سگمنت مشاهده نمود.
کنترل موتور که مدولاسیون عرض پالسی یا اصطلاحا PWM است، نحوه کنترل سرعت موتور با استفاده از پالس های مربعی می باشد که هرچه پالس ها به یکدیگر نزدیک تر باشد سرعت چرخش موتور بالاتر می رود. توسط این ماژول می توانید با اتصال موتور و تغذیه به ترمینال ها مربوطه با چرخش پتانسیومتر سرعت حرکت موتور را کنترل کنید. این ماژول دارای توان بالا در راه اندازی موتور می باشد به همین علت بر روی بورد فیوز محافظ درنظر گرفته شده است.
مدولاسیون عرض پالس یا همان PWM یکی از روش های مرسوم کنترل دور موتورهای DC می باشد. با استفاده از این مدولاسیون سیگنالهای DC تبدیل به پالسهای مربعی ای می شود که زمان HI و LOW بودن سیگنال قابل تنظیم است. اگر زمان وظیفه یا Duty Cycle که نسبت HI به کل دوره تناوب می باشد تغییر کند میانگین ولتاژ یا همان مقدار DC سیگنال نیز متناسب با آن تغییر می کند. این تغییر سطح DC باعث تغییر در سرعت موتورها خواهد شد.

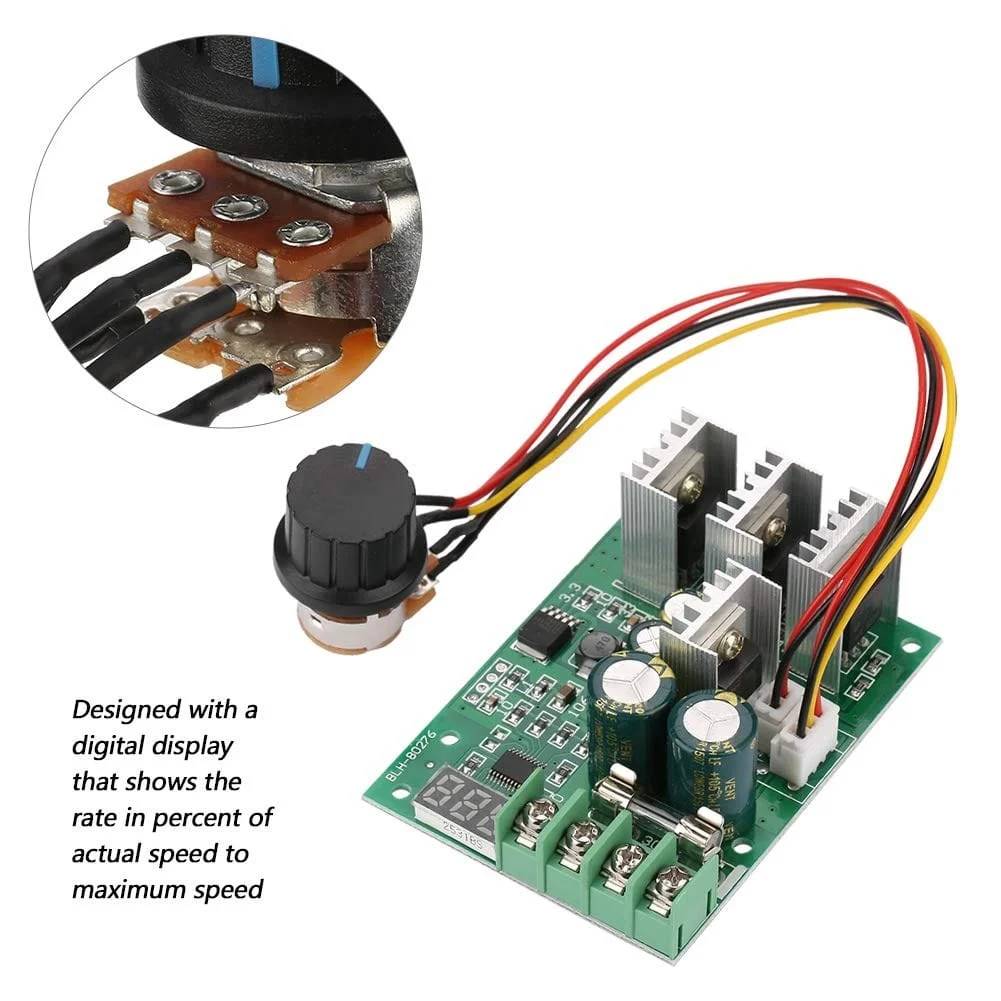

ماژول کنترل دور موتور DC مدل BLH-80276 دارای ولتاژ ورودی 6 تا 60 ولت بوده و قابلیت جریان دهی تا 30 آمپر را دارد. این ماژول دارای پتانسیومتر سوئیچ دار خارج بردی، نمایشگر دیجیتال برای نمایش رنج سرعت بین 0 تا 100 درصد سرعت، فیوز محافظت اضافه بار بوده و فرکانس کاری آن 15 کیلوهرتز می باشد که باعث کاهش صدای سوت مانند موتور هنگام کار میشود.
در رباتیک و صنایع مختلف صنعتی و غیر صنعتی در برخی مواقع نیاز هست تا سرعت موتور را کنترل کنید.

مشخصات فنی :

ولتاژ ورودی: بین 6 تا 60 ولت مستقیم دی سی
ولتاژ خروجی: خطی با بار(افت ولتاژ روی 2 ترمینال موتور)
جریان خروجی: ماکزیمم 30 امپر
حداکثر جریان پیوسته: کمتر از 20 امپر
محدوده سرعت: بین 0 تا 100 درصد(متغیر)
روش رگولاسیون: روشن خاموش با پتانسیومتر خطی 270 درجه
نوع رگولاسیون: رگولاسیون جریان(نمیتوان بعنوان رگولاتر ولتاژ استفاده کرد)
فرکانس کنترل: 15 کیلوهرتز(پهنای باند)
نوع سیم بندی: ترمینال پیچی
ولوم چرخشی: 100 کیلو سوییچ دار 270 درجه
مدل: BLH-80276

مشخصات فیزیکی

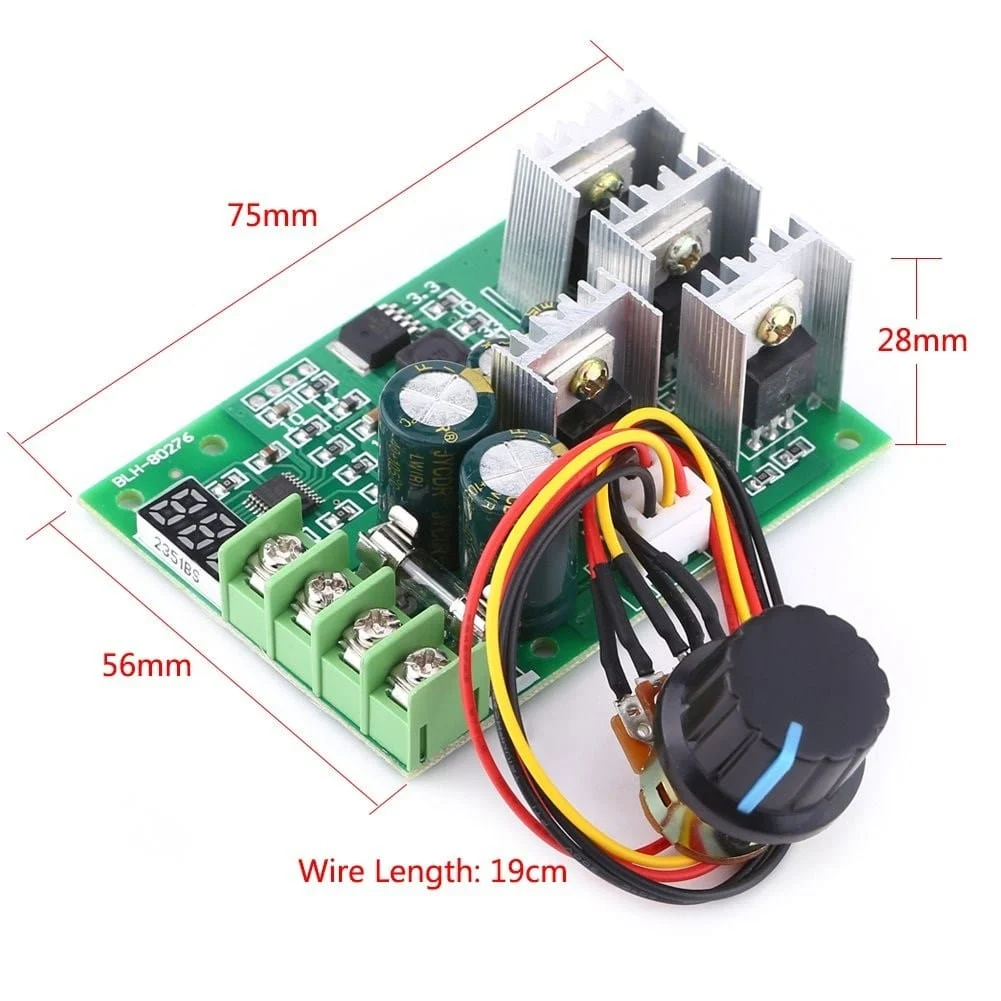

ابعاد: 75x56x28mm
وزن: 75gr

سایر ویژگی ها:
پتانسیومتر سوئیچ دار خارج بردی، نمایشگر دیجیتال برای نمایش رنج سرعت بین 0 تا 100 درصد سرعت، فیوز محافظت اضافه بار بوده
