معرفی

کوره های القایی در مقایسه با کوره های سوخت فسیلی دارای مزایای فراوانی از جمله دقت بیشتر ، تمیزی و تلفات گرمایی کمتر و … است . همچنین در کوره هایی که در آنها از روشهای دیگر ، غیر القا استفاده می شود ، اندازه کوره بسیار بزرگ بوده و در زمان راه اندازی و خاموش کردن آنها طولانی است . عبور جریان از یک سیم پیچ و استفاده از میدان مغناطیسی برای ایجاد جریان در هسته سیم پیچ ، اساس کار کوره های القایی را تشکیل می دهد . در این کوره ها از حرارت ایجاد شده توسط تلفات فوکو و هیسترزیس برای ذوب فلزات یا هرگونه عملیات حرارتی استفاده می شود.
نخستین کوره القایی که مورد بهره برداری قرار گرفت از شبکه اصلی قدرت تغذیه میشد و هیچگونه تبدیل فرکانسی صورت نمی گرفت . با توجه به اینکه افزایش فرکانس تغذیه کوره موجب کاهش ابعاد آن و بالا رفتن توان (تلفات) می شود ، برای رسیدن به این هدف ، در ابتدا منابع تغذیه موتور ژنراتوری مورد استفاده واقع گردید . هر چند با این منابع می توان فرکانس را تا حدودی بالا برد ، ولی محدودیت فرکانس و عدم قابلیت تغییر آن و در نهایت عدم تطبیق سیستم تغذیه با کوره ، دو عیب اساسی این سیستم ها به شمار میرفت. با توجه به این معایب ورود عناصر نیمه هادی به حیطه صنعت موجب گردید منابع تغذیه استاتیک جایگزین منابع قبلی شوند.

مشخصات

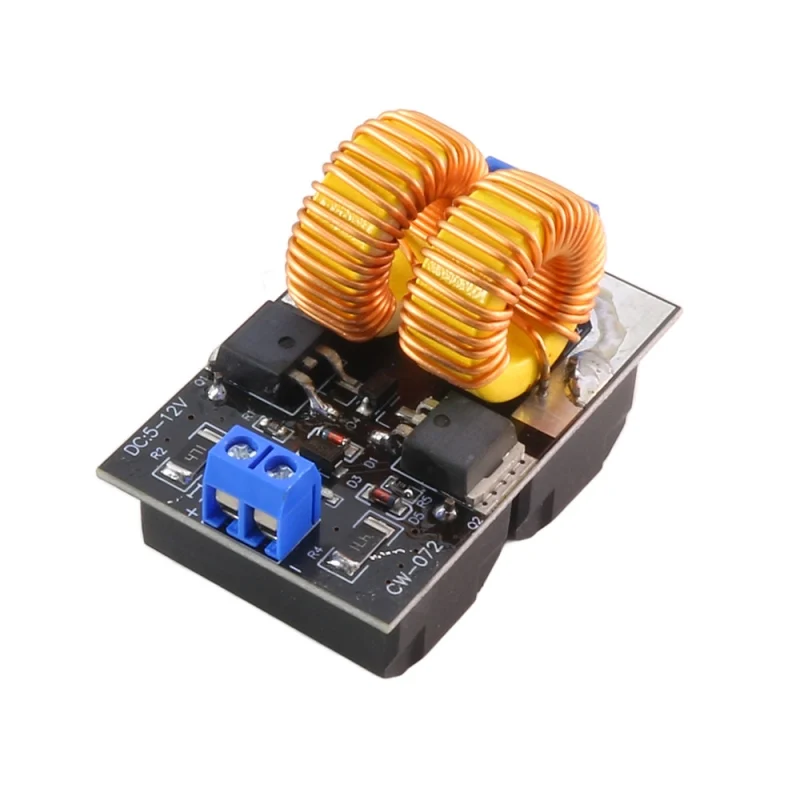

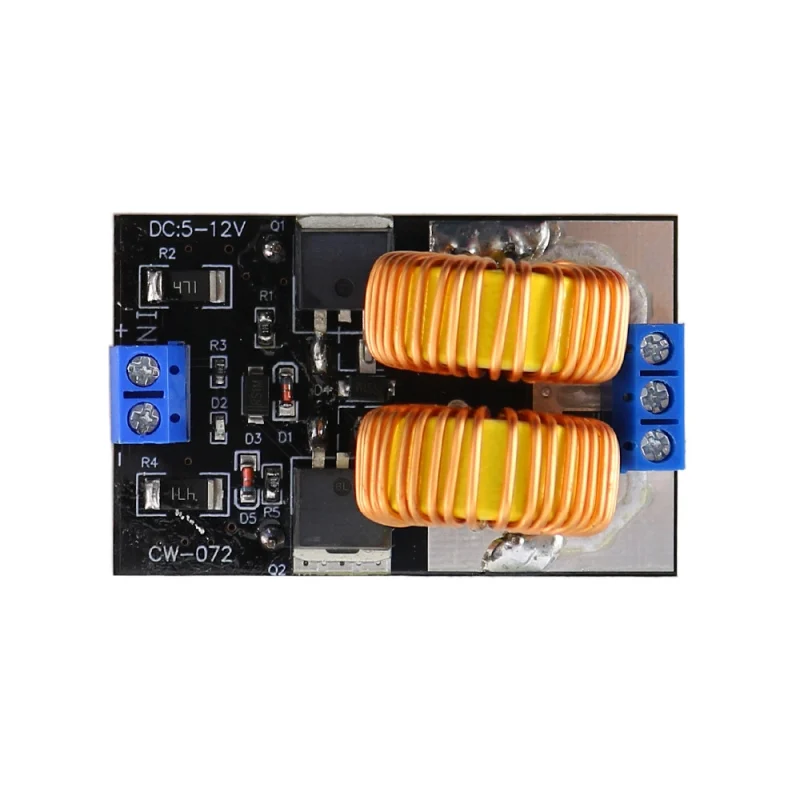

مدل : ZVS ولتاژ پایین 120W
ولتاژ ورودی: 5-12 ولت
ابعاد ماژول: 55*47*38 میلی متر
وزن محصول: 110 گرم
طول کامل کویل (هسته با پایه ها) : طول: 80 میلی متر
قطر داخلی کویل : 7.5 میلی متر
قطر خارجی کویل : 22 میلی متر
قطر سیم لاک دار : 2 میلی متر
تعداد دور هسته : 10 دور
جریان در حالت بی باری : 1.5  آمپر
جریان در حالت کار کامل : بالای 6.5 آمپر ( به قطر آهن مورد گرمایش قرار گرفته متفاوت می باشد)
دقت شود قطرجسم گرم شده تا حد امکان بین 1/3 ~ 1/2 برابر قطر داخلی کویل گرمایش باشد ماکزیمم 2.3 برابر

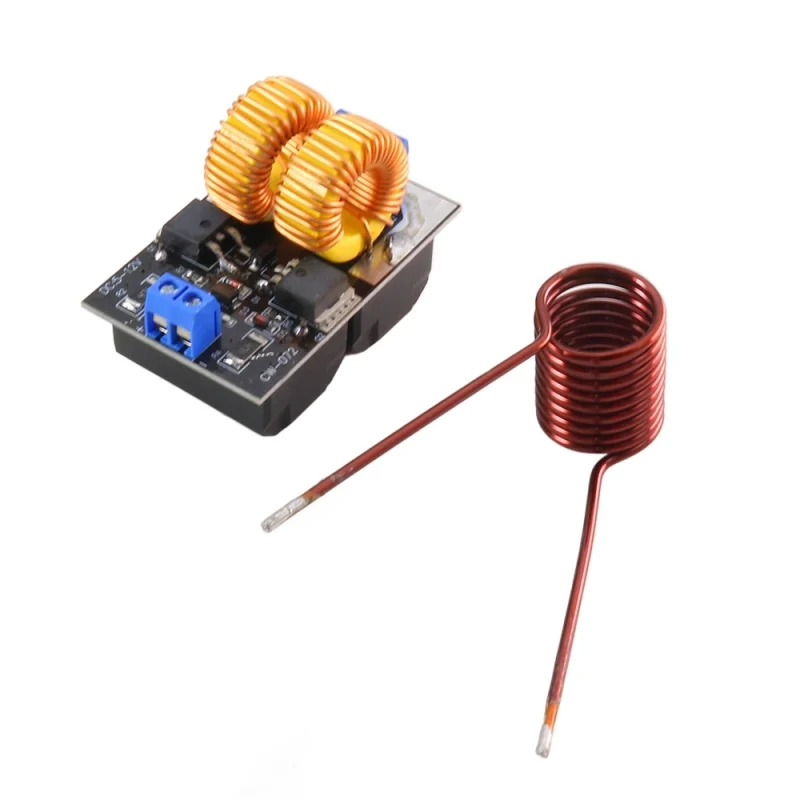

در داخل بسته بندی کویل مناسب استفاده در این کوره ارائه می گردد

نحوه استفاده

• حتما موارد ایمنی را در استفاده از این دستگاه رعایت کنید، هنگام کار، از عینک های محافظ چشم، دستکش مخصوص و یک محافظ ضخیم مقاوم در برابر شکستکی و حرارت بین خود و دستگاه استفاده نمایید.
• سیم پیچ مخصوص این ماژول دارای 10 دور از سیم لاکی 2 میلی متری ساخته شده و به همراه برد ارانه می گردد.
• محدوده ولتاژ کاری بین 5 تا 12 ولت می باشد.

Specification

Input voltage: 5-12V
Module dimension:5.5*4*2 cm(L*W*H)
Product Weight: 119g
Coil size: length:7.5cm
width: 2.8cm

explanation

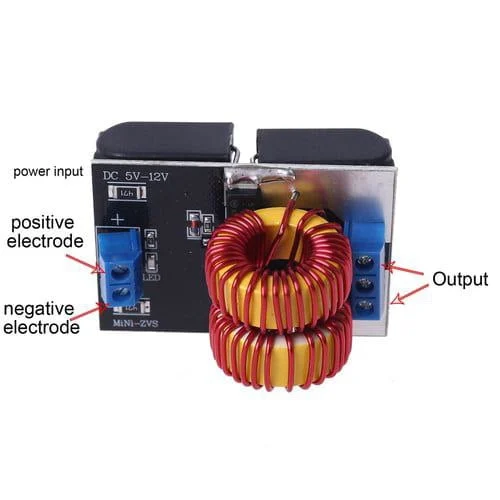

-ZVS heating power supply module including heating coil
-Input voltage DC5V-12V(We are not guarantee the module will work when the voltage is over 12V or less than 5V)
-Maximum power 120W(when 12V eddy-current heating)
-Ensure all the components welding right,power line connect in right way,than to set up an electric circuit.
-The width of the heated object is as far as possible between the 1/3~1/2 of the inner diameter of the heating coil,
the maximum not more than 2/3!
