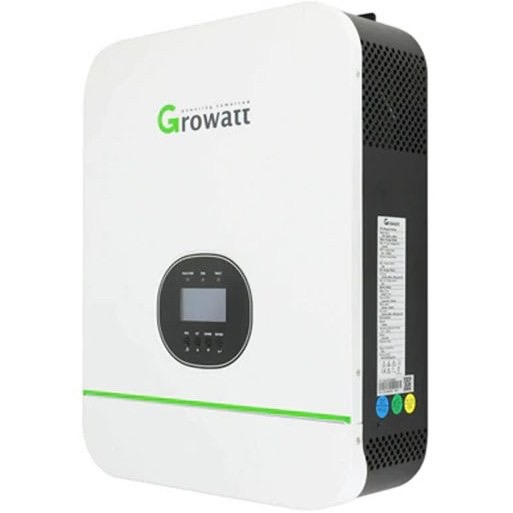

اینورتر آفگرید Growatt SPF 3000TL HVM-24 3kW 24V 50A

اینورتر آفگرید Growatt SPF 3000TL HVM-24 3kW 24V 50A
اینورتر Growatt SPF 3000TL HVM-24 یک دستگاه چندمنظوره برای سیستم‌های خورشیدی مستقل از شبکه است که اینورتر سینوسی، شارژکنترلر MPPT، شارژر برق شهر و عملکرد UPS را در یک بدنه ترکیب می‌کند. طراحی بدون ترانسفورماتور و فرکانس‌بالای دستگاه موجب شده ابعاد و وزن آن در مقایسه با اینورترهای ترانس‌دار کمتر باشد.

این مدل توان پیوسته 3000 وات را با ولتاژ خروجی 230 ولت AC ارائه می‌دهد و در زمان راه‌اندازی بارهایی مانند یخچال، پمپ و موتور می‌تواند برای مدت کوتاه توان لحظه‌ای تا 6000 ولت‌آمپر تولید کند. خروجی دستگاه از نوع موج سینوسی خالص است و برای تجهیزات الکترونیکی حساس، لوازم خانگی، روشنایی، تلویزیون، کامپیوتر و تجهیزات اداری مناسب است؛ البته مجموع توان و جریان راه‌اندازی مصرف‌کننده‌ها باید پیش از نصب محاسبه شود.

شارژکنترلر MPPT داخلی اینورتر، آرایه خورشیدی با توان حداکثر 1500 وات را پشتیبانی می‌کند. محدوده ولتاژ کاری MPPT برابر 30 تا 80 ولت DC و حداکثر ولتاژ مدار باز پنل‌ها 102 ولت DC است. جریان شارژ خورشیدی حداکثر 50 آمپر اعلام شده است. عبارت 50A در نام این محصول به حداکثر جریان شارژ خورشیدی اشاره دارد، نه جریان خروجی AC یا شارژر برق شهر. شارژر AC داخلی این مدل حداکثر 30 آمپر جریان دارد.

دستگاه با بانک باتری 24 ولت کار می‌کند و از باتری‌های سرب‌اسیدی و لیتیومی پشتیبانی می‌کند. برای مدل 3 کیلووات 24 ولت، حداقل ظرفیت پیشنهادی باتری سرب‌اسیدی 100 آمپرساعت است؛ بااین‌حال ظرفیت واقعی باتری باید براساس مدت پشتیبانی موردنیاز، عمق دشارژ مجاز و توان مصرفی انتخاب شود.

از طریق تنظیمات نمایشگر LCD می‌توان اولویت منبع تغذیه و شارژ را میان پنل خورشیدی، برق شهر یا ژنراتور و باتری تعیین کرد. همچنین امکان پایش از راه دور با ماژول اختیاری WiFi یا GPRS وجود دارد.

ویژگی‌های کلیدی:
– توان نامی خروجی: 3000W / 3000VA
– توان لحظه‌ای راه‌اندازی: 6000VA
– ولتاژ بانک باتری: 24V DC
– خروجی برق: 230V AC سینوسی خالص
– شارژکنترلر داخلی: MPPT
– حداکثر جریان شارژ خورشیدی: 50A
– حداکثر توان قابل اتصال پنل: 1500W
– محدوده کاری MPPT: 30 تا 80V DC
– حداکثر ولتاژ مدار باز PV: 102V DC
– جریان شارژ از برق شهر: 30A
– راندمان پیک اینورتر: 93 درصد
– حداکثر راندمان شارژر خورشیدی: 98 درصد
– زمان انتقال: معمولاً 10ms و حداکثر 20ms
– پشتیبانی از باتری لیتیومی و سرب‌اسیدی
– امکان تنظیم اولویت برق شهر یا خورشیدی
– پایش WiFi/GPRS به‌صورت اختیاری
– دارای نمایشگر LCD و نشانگرهای وضعیت
– مناسب سیستم‌های آفگرید و برق اضطراری

مشخصات فنی:
برند: Growatt
مدل: SPF 3000TL HVM-24
نوع دستگاه: اینورتر خورشیدی آفگرید / UPS
فاز خروجی: تک‌فاز
ساختار: Transformerless، فرکانس بالا
توان نامی: 3000VA / 3000W
ضریب توان خروجی: تا 1
توان لحظه‌ای: 6000VA
شکل موج خروجی: سینوسی خالص
ولتاژ خروجی در حالت باتری: 230VAC ±5%
فرکانس خروجی: 50/60Hz
راندمان پیک اینورتر: 93 درصد
زمان انتقال: 10ms معمولی، حداکثر 20ms
ولتاژ نامی باتری: 24VDC
نوع باتری قابل پشتیبانی: لیتیومی / سرب‌اسیدی
حداقل ظرفیت پیشنهادی باتری سرب‌اسیدی: 100Ah
نوع شارژکنترلر خورشیدی: MPPT
حداکثر توان آرایه خورشیدی: 1500W
محدوده ولتاژ MPPT: 30 تا 80VDC
حداکثر ولتاژ مدار باز پنل: 102VDC
تعداد MPPT / رشته در هر MPPT: 1 / 1
حداکثر جریان شارژ خورشیدی: 50A
حداکثر راندمان MPPT: 98 درصد
جریان شارژ AC: 30A
ولتاژ ورودی AC: 230VAC
بازه ورودی برای تجهیزات حساس: 170 تا 280VAC
بازه ورودی برای لوازم خانگی: 90 تا 280VAC
فرکانس ورودی: تشخیص خودکار 50/60Hz
قابلیت موازی‌سازی این مدل: ندارد
درجه حفاظت: IP20
ابعاد: 315 × 400 × 130 میلی‌متر
وزن خالص: 8.5 کیلوگرم
دمای کارکرد: 0 تا 55 درجه سانتی‌گراد
دمای نگهداری: 15- تا 60 درجه سانتی‌گراد
رطوبت مجاز: 5 تا 95 درصد، بدون میعان
حداکثر ارتفاع نصب: کمتر از 2000 متر
مانیتورینگ: WiFi/GPRS اختیاری

نکته مهم درباره قابلیت موازی‌سازی:
مدل دقیق SPF 3000TL HVM-24 قابلیت اتصال موازی ندارد. بنابراین ویژگی «قابلیت موازی‌سازی تا 6 دستگاه» نباید برای این مدل درج شود.

نکته مهم درباره عبارت هیبریدی:
این محصول معمولاً در بازار با عنوان اینورتر هیبریدی معرفی می‌شود، زیرا اینورتر، شارژکنترلر خورشیدی، شارژر برق شهر و UPS را یکپارچه کرده است. بااین‌حال دسته‌بندی رسمی این سری، اینورتر تک‌فاز آفگرید است و دستگاه برای تزریق و فروش برق به شبکه طراحی نشده است.

کاربردهای پیشنهادی:
– ویلا، باغ و کانکس فاقد برق پایدار
– برق اضطراری منازل و دفاتر کوچک
– سیستم روشنایی و تجهیزات صوتی‌تصویری
– یخچال، تلویزیون، مودم و کامپیوتر
– دوربین مداربسته و تجهیزات امنیتی
– سیستم‌های خورشیدی مستقل از شبکه
– استفاده همراه با برق شهر یا ژنراتور به‌عنوان منبع پشتیبان

تجهیزات موردنیاز برای راه‌اندازی:
– بانک باتری 24 ولت
– پنل خورشیدی با ولتاژ و توان سازگار
– کابل باتری با سطح مقطع مناسب
– فیوز یا کلید حفاظتی DC بین باتری و اینورتر
– کلید حفاظتی و ارت مناسب در بخش AC
– کلید قطع DC و حفاظت مناسب ورودی پنل
– سازه و کابل خورشیدی استاندارد
– ماژول WiFi/GPRS در صورت نیاز به مانیتورینگ

راهنمای انتخاب پنل خورشیدی:
1. مجموع توان نامی پنل‌ها بیشتر از 1500 وات نباشد.
2. ولتاژ کاری رشته پنل‌ها در محدوده MPPT یعنی 30 تا 80 ولت DC قرار بگیرد.
3. ولتاژ مدار باز رشته پنل‌ها حتی در سردترین دمای محیط از 102 ولت DC بیشتر نشود.

راهنمای انتخاب باتری:
بانک باتری باید ولتاژ نامی 24 ولت داشته باشد. برای نمونه می‌توان دو باتری 12 ولتی هم‌ظرفیت و هم‌مدل را به‌صورت سری متصل کرد. حداقل ظرفیت پیشنهادی برای باتری سرب‌اسیدی 100Ah است، اما ظرفیت مناسب باید براساس توان مصرفی و مدت پشتیبانی موردنیاز محاسبه شود.

مزایای محصول:
– دستگاه یکپارچه و کاهش تعداد تجهیزات مجزا
– خروجی سینوسی خالص
– توان لحظه‌ای دو برابر توان نامی
– کنترلر MPPT داخلی با راندمان بالا
– امکان استفاده از برق شهر، ژنراتور، پنل و باتری
– تنظیم اولویت شارژ و منبع تغذیه
– سازگاری با باتری‌های متداول
– ابعاد نسبتاً جمع‌وجور و وزن 8.5 کیلوگرم
– مانیتورینگ اختیاری از راه دور
– حفاظت در برابر اضافه‌بار، اتصال کوتاه و دشارژ عمیق باتری

محدودیت‌ها و نکات قبل از خرید:
– این مدل قابلیت موازی‌سازی ندارد.
– توان پنل قابل اتصال به 1500 وات محدود است.
– حداکثر Voc پنل فقط 102 ولت DC است.
– درجه حفاظت IP20 است و دستگاه برای نصب مستقیم در فضای باز یا محیط مرطوب مناسب نیست.
– عملکرد استاندارد در محدوده دمایی صفر تا 55 درجه تعریف شده است.
– ماژول WiFi یا GPRS معمولاً جزو متعلقات اختیاری است.
– دستگاه برای تزریق برق به شبکه سراسری طراحی نشده است.
– نصب و تنظیمات باید توسط تکنسین متخصص انجام شود.

ویژگی‌ها :
برند: Growatt
سری: SPF TL HVM
مدل: SPF 3000TL HVM-24
توان خروجی: 3000 وات
توان ظاهری: 3000 ولت‌آمپر
توان لحظه‌ای: 6000 ولت‌آمپر
ولتاژ باتری: 24 ولت
نوع خروجی: سینوسی خالص
ولتاژ خروجی: 230 ولت
تعداد فاز: تک‌فاز
نوع شارژکنترلر: MPPT
جریان شارژ خورشیدی: 50 آمپر
جریان شارژ برق شهر: 30 آمپر
حداکثر توان پنل: 1500 وات
محدوده MPPT: 30 تا 80 ولت
حداکثر Voc: 102 ولت
نوع باتری: لیتیومی، سرب‌اسیدی
قابلیت موازی‌سازی: ندارد
مانیتورینگ: WiFi/GPRS اختیاری
درجه حفاظت: IP20
وزن: 8.5 کیلوگرم
ابعاد: 315 × 400 × 130 میلی‌متر
نوع نصب: دیواری
کاربری: آفگرید، برق اضطراری، UPS

منابع:
1. دیتاشیت رسمی Growatt سری SPF 2000-5000TL HVM
2. دفترچه کاربری Growatt SPF TL HVM
3. صفحه رسمی محصولات آفگرید Growatt
