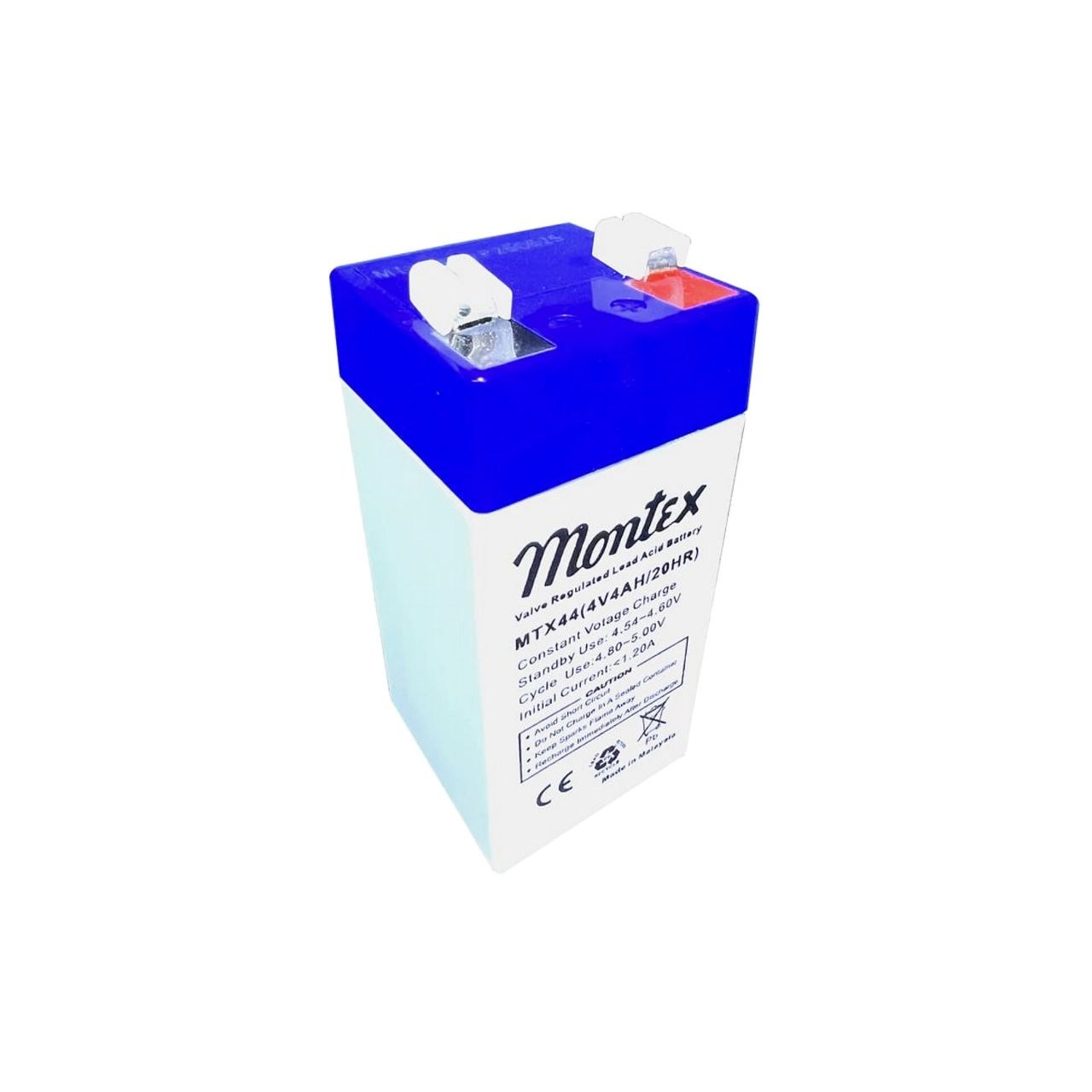

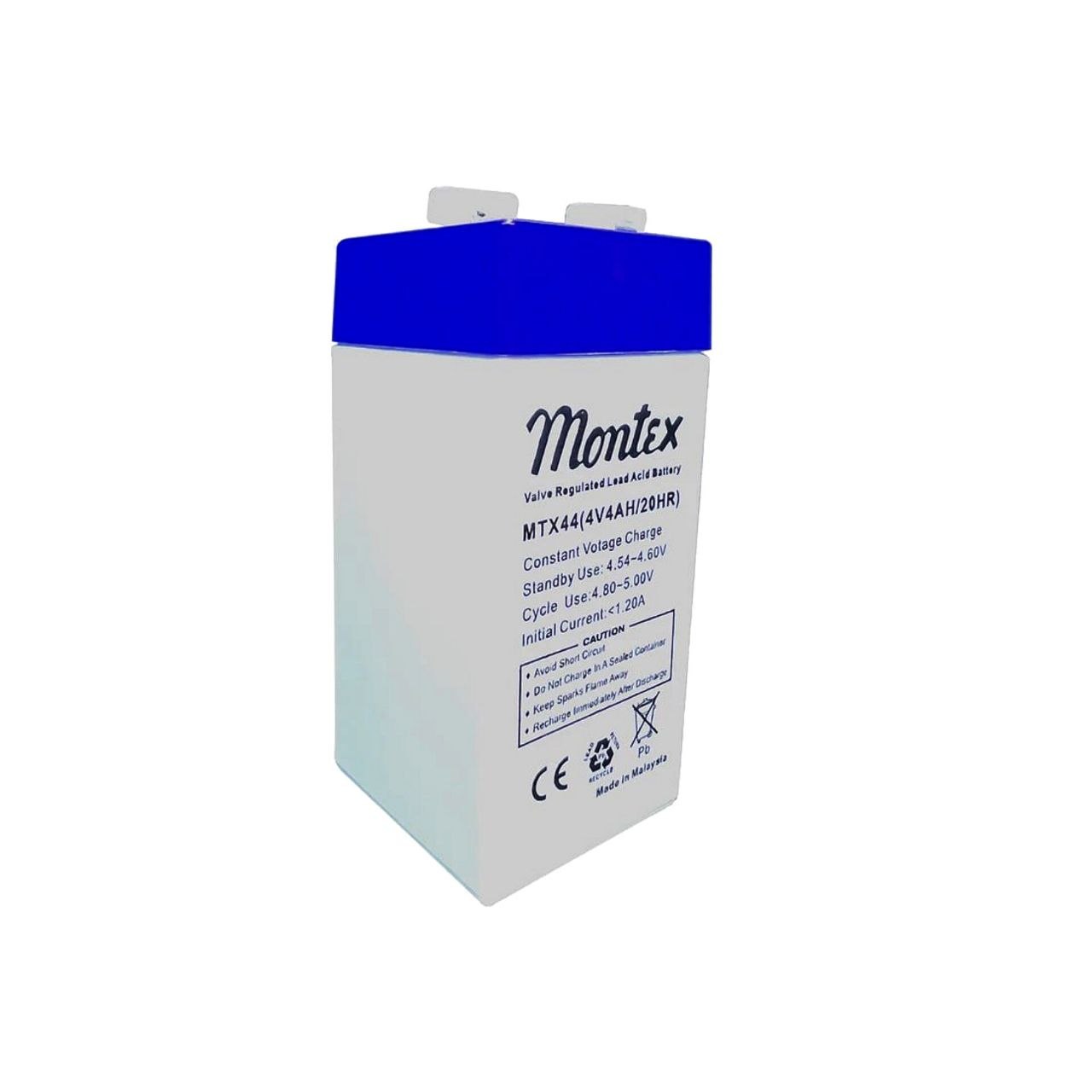

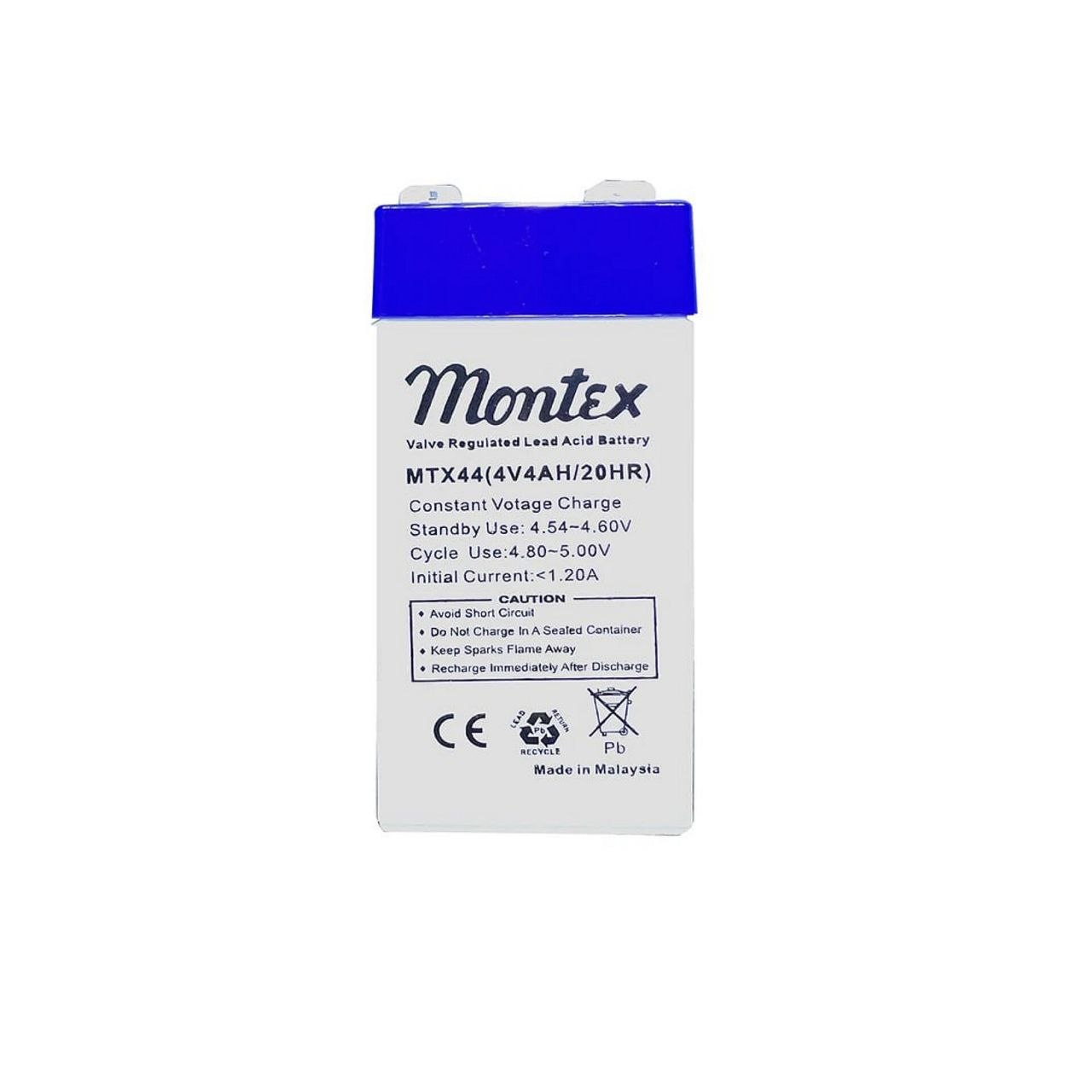

باتری سیلد اسید 4 ولت 4 آمپر مونتکس Montex

توضیحات

باتری سیلد اسید 4 ولت 4 آمپر مونتکس Montex

مشخصات عمومی (Specifications):

• ولتاژ نامی (Nominal Voltage): 4V
• ظرفیت نامی (Rated capacity – 20 hour rate): 4.0Ah
• این بدان معنی است که باتری می‌تواند جریان 0.2 آمپر را به مدت 20 ساعت تامین کند (0.2A * 20h = 4.0Ah).
• ابعاد (Dimensions):
• ارتفاع کلی (Total Height): 106 میلی‌متر (4.17 اینچ)
• ارتفاع (Height): 101 میلی‌متر (3.98 اینچ)
• طول (Length): 47 میلی‌متر (1.85 اینچ)
• عرض (Width): 47 میلی‌متر (1.85 اینچ)
• وزن تقریبی (Weight Approx): 0.45 کیلوگرم (1.06 پوند)

ابعاد خارجی (Outer dimensions – mm):

• این قسمت ابعاد دقیق باتری را با نقشه‌های شماتیک نشان می‌دهد که برای طراحی و جایگذاری باتری در دستگاه‌ها مفید است.
• طول: 47 میلی‌متر
• عرض: 46 میلی‌متر
• ارتفاع: 101 میلی‌متر (بدنه) و 106 میلی‌متر (با در نظر گرفتن ترمینال‌ها)

نوع ترمینال (Terminal Type – mm):

• تصویر و ابعاد دقیق نوع ترمینال باتری را نشان می‌دهد که برای اتصال کابل‌ها مهم است. ابعاد کلیدی شامل عرض 6.35 میلی‌متر و ضخامت 0.8 میلی‌متر است.

مشخصات (Characteristics):

• ظرفیت در ۲۵ درجه سانتی‌گراد (Capacity  25°C (77°F)):
• 20 ساعته (0.20A): 4.00 AH
• 10 ساعته (0.37A): 3.70 AH
• 5 ساعته (0.69A): 3.45 AH
• 1 ساعته (2.40A): 2.40 AH
• 1.5 ساعت تا 3.50V: 1.6 A
• نکته: هر چه جریان تخلیه (آمپر) بالاتر باشد، ظرفیت نهایی (AH) باتری کمتر می‌شود.
• مقاومت داخلی (Internal Resistance): 18 mΩ (برای باتری کاملاً شارژ شده در ۲۵ درجه سانتی‌گراد)

ظرفیت تحت تاثیر دما (Capacity affected by Temperature – 20hr rate):

• 40°C (104°F): 102%
• 25°C (77°F): 100%
• 0°C (32°F): 85%
• -15°C (5°F): 65%
• نکته: در دمای بالاتر از دمای استاندارد، ظرفیت کمی بیشتر و در دماهای پایین‌تر، ظرفیت به طور قابل توجهی کاهش می‌یابد.

خودتخلیه در ۲۵ درجه سانتی‌گراد (Self-Discharge at 25°C (77°F)):

• پس از 3 ماه ذخیره‌سازی: 91%
• پس از 6 ماه ذخیره‌سازی: 82%
• پس از 12 ماه ذخیره‌سازی: 64%

• نکته: باتری به مرور زمان شارژ خود را از دست می‌دهد که این کاهش با گذشت زمان بیشتر می‌شود.
• ترمینال (Terminal): T1 (این کد مدل ترمینال است)
• ولتاژ شارژ (Charge Voltage):
• چرخه (Cycle): 4.7-4.8 V
• شناور (Float): 4.5-4.6 V
• نکته: ولتاژهای توصیه شده برای شارژ باتری در حالت‌های مختلف استفاده.

منحنی‌های تخلیه (Discharge Curves 25°C (77°F)):

• این نمودار ولتاژ باتری را در طول زمان تخلیه با جریان‌های مختلف (مانند 12A, 8A, 4A, 1.6A, 0.8A, 0.4A, 0.2A) در دمای ۲۵ درجه سانتی‌گراد نشان می‌دهد.
• نکات کلیدی:
• محور افقی زمان را بر حسب دقیقه و سپس ساعت نشان می‌دهد.
• هر منحنی نشان‌دهنده تخلیه با یک جریان ثابت است.
• مانند نمودار قبلی، تخلیه با جریان بالاتر (آمپر بیشتر) باعث افت ولتاژ سریع‌تر و کاهش زمان کارکرد می‌شود.

جدول تخلیه با جریان ثابت (و توان ثابت) در ۲۵ درجه سانتی‌گراد:

• این جدول داده‌های دقیقی از ولتاژ (V) و زمان (Time) را برای تخلیه با جریان ثابت (A) یا توان ثابت (W) در دمای ۲۵ درجه سانتی‌گراد ارائه می‌دهد.
• ستون‌ها: زمان (بر حسب دقیقه، 10 دقیقه، 30 دقیقه، 1 ساعت، 2 ساعت، 3 ساعت، 4 ساعت، 8 ساعت، 10 ساعت، 20 ساعت)
• ردیف‌ها: ولتاژهای مختلف (مثلاً 3.20V، 3.40V، 3.50V، 3.60V، 3.70V) و حالت تخلیه (A برای جریان ثابت، W برای توان ثابت).
• کاربرد: این جدول برای محاسبه دقیق زمان کارکرد باتری تحت بارهای مختلف بسیار مفید است. به عنوان مثال، اگر باتری با جریان 0.2A (20 ساعته) تخلیه شود، انتظار می‌رود تا 20 ساعت کار کند. اما اگر با جریان 1.6A تخلیه شود (که تقریبا معادل 1 ساعته است)، زمان کارکرد به طور قابل توجهی کمتر خواهد بود (در این جدول به صورت تقریبی 1.6A در حدود 1.5 ساعت حدود 2.40 AH را نشان می‌دهد).

خلاصه کلی:

باتری MONTEXT MX44 یک باتری 4 ولتی با ظرفیت 4 آمپر ساعت است. ابعاد کوچک و وزن نسبتاً کم آن، آن را برای دستگاه‌های قابل حمل یا فضاهای محدود مناسب می‌سازد. این باتری در دمای معمولی عملکرد خوبی دارد، اما کاهش ظرفیت آن در دماهای پایین و خودتخلیه آن در طول زمان ذخیره‌سازی، نکاتی هستند که باید در نظر گرفته شوند. منحنی‌ها و جداول تخلیه، اطلاعات فنی دقیقی برای محاسبه زمان کارکرد تحت بارهای مختلف ارائه می‌دهند.

• کاربرد باتری: اسپیکر شارژی, انرژی خورشیدی, باتری اسباب بازی, بالابر, چراغ قوه, رادیو شارژی, سیستم های امنیتی, سیستم های بک آپ و پشتیبان
