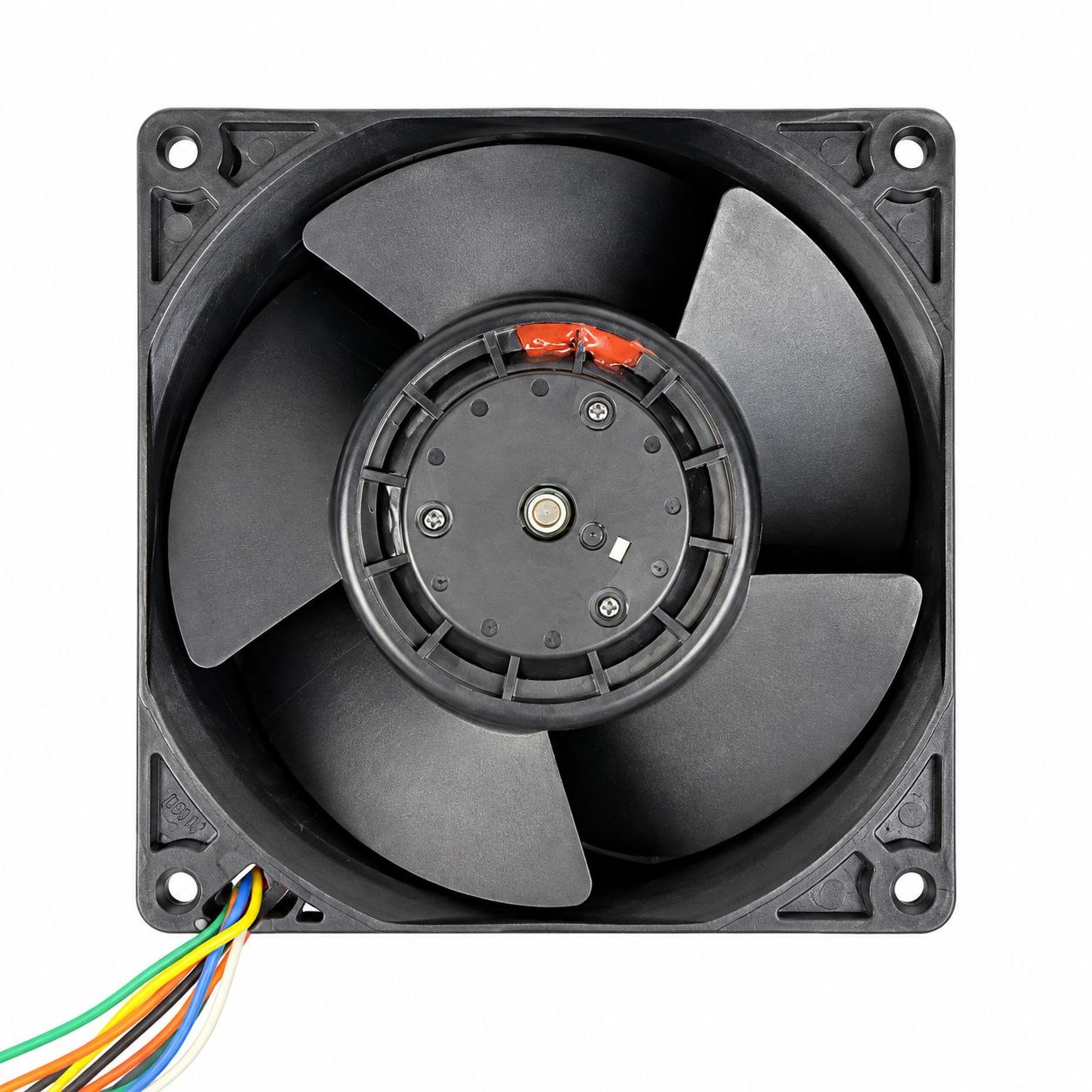

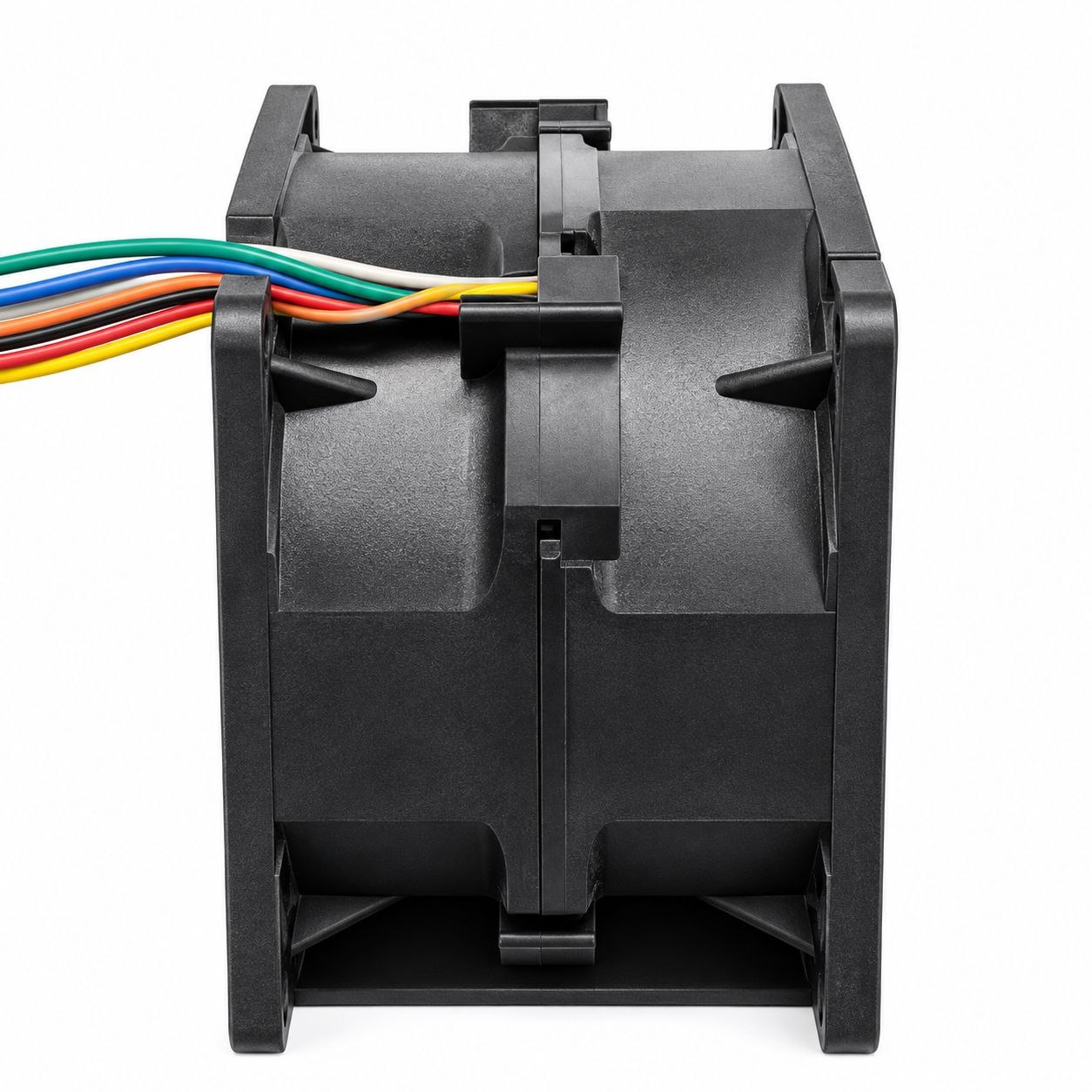

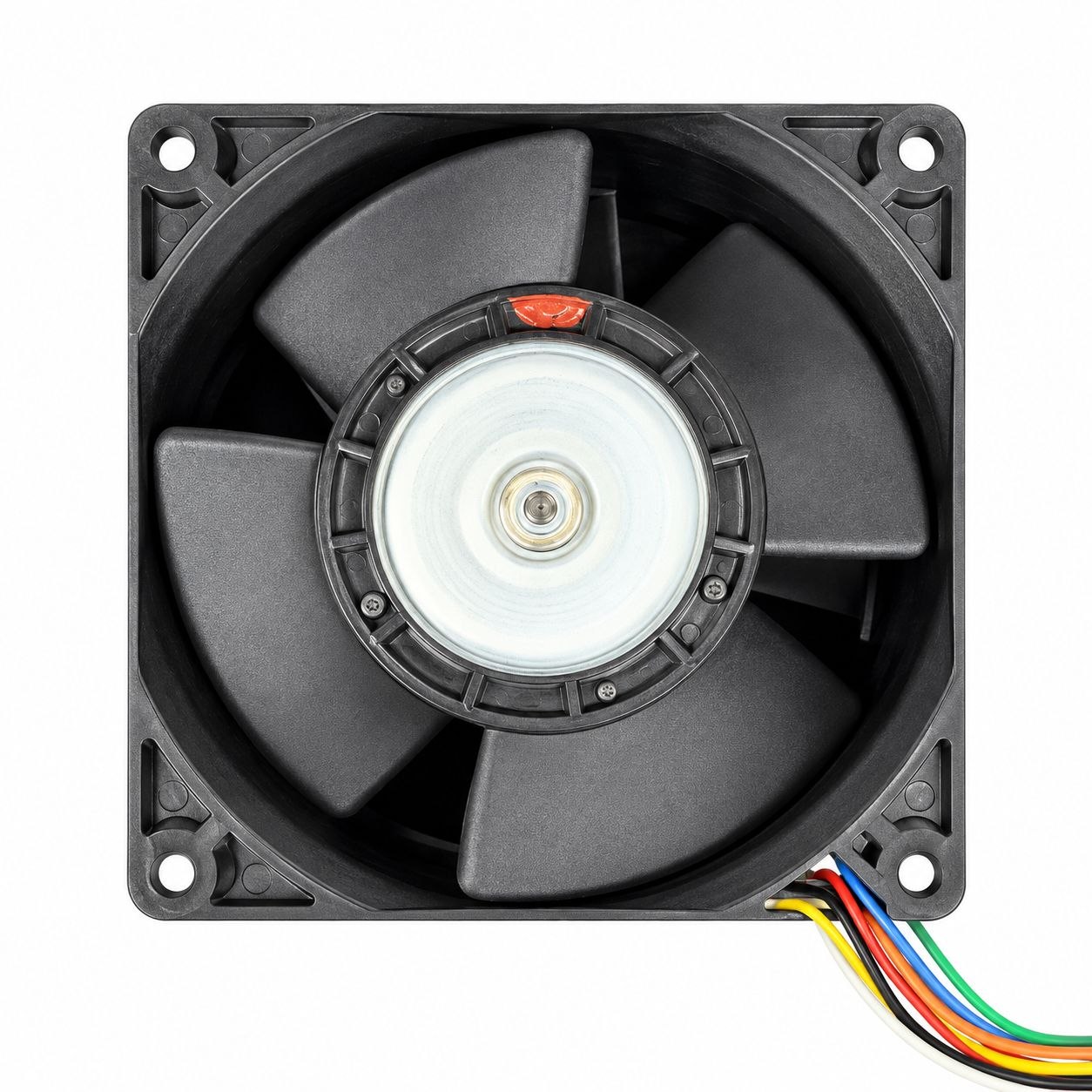

جت فن دوبل ۱۲ ولت ۲.۱۹ آمپر ۸×۸ نایدک (Nidec UltraFlo) مدل R80W12BS3B9-07T41
جت فن دوبل ۱۲ ولت ۲.۱۹ آمپر نایدک مدل R80W12BS3B9 با ساختار دو روتور مخالف‌گرد (Counter-Rotating)، مکش و فشار استاتیکی فوق‌العاده‌ای ایجاد می‌کند. این فن دارای ۸ رشته سیم مجزا برای راه‌اندازی هر دو طبقه با نهایت دور و همچنین امکان کنترل دقیق دور موتور از طریق سیگنال PWM است. مناسب جهت استفاده در سرورها، ریگ‌های پردازشی، محفظه‌های بسته با مقاومت هوای بالا و پروژه‌های نیازمند پرتاب باد شدید.
بررسی و معرفی جت فن دوبل Nidec UltraFlo مدل R80W12BS3B9
جت فن صنعتی دوبل Nidec UltraFlo R80W یکی از پرقدرت‌ترین فن‌های سایز ۸ در ۸ سانتی‌متری است که به صورت دو موتور متوالی در یک محفظه طراحی شده است. چرخش پروانه‌ها در خلاف جهت یکدیگر باعث هدایت خطی باد، جلوگیری از افت فشار در موانع متراکم (مانند رادیاتور و هیت‌سینک‌های حجیم) و افزایش چشمگیر دبی خروجی هوا می‌شود.
ویژگی‌های کلیدی
- طراحی دوبل (Dual-Stage): دارای دو روتور مجزا با جهت گردش معکوس جهت تأمین بیشترین فشار استاتیک باد.
- بلبرینگ دوبل بادوام (Dual Ball Bearing): تضمین طول عمر بالا و عملکرد روان در ساعت‌های کاری طولانی‌مدت.
- پشتیبانی کامل از مدار PWM: دارای خروجی‌های مجزا برای تنظیم دور و کاهش نویز صوتی در زمان کارکرد سبک.
- بدنه صنعتی مقاوم: فریم مستحکم از متریال PBT تقویت‌شده با مقاومت بالا در برابر ارتعاشات شدید.
راهنمای اتصال و پین‌اوت سیم‌ها (Pinout)
این فن دارای ۸ رشته سیم بدون کانکتور انتهایی بوده و سیم‌بندی هر دو موتور به تفکیک به شرح زیر است:
| موتور | رنگ سیم | عملکرد | توضیحات اتصال |
|---|---|---|---|
| موتور ۱ (Fan 1) | قرمز | مثبت ۱۲ ولت (+12V DC) | اتصال به قطب مثبت تغذیه |
| مشکی | منفی / زمین (GND) | اتصال به قطب منفی تغذیه | |
| زرد | سنسور دورسنج (Tacho) | پالس خروجی شمارش دور (اختیاری) | |
| آبی | کنترل دور پالس (PWM) | ورودی سیگنال کنترل سرعت (در صورت عدم استفاده، آزاد بماند) | |
| موتور ۲ (Fan 2) | نارنجی | مثبت ۱۲ ولت (+12V DC) | اتصال به قطب مثبت تغذیه |
| طوسی | منفی / زمین (GND) | اتصال به قطب منفی تغذیه | |
| سفید | سنسور دورسنج (Tacho) | پالس خروجی شمارش دور (اختیاری) | |
| سبز | کنترل دور پالس (PWM) | ورودی سیگنال کنترل سرعت (در صورت عدم استفاده، آزاد بماند) |
نکته راه‌اندازی با دور حداکثر (Full Speed):
برای کارکرد هم‌زمان هر دو موتور با حداکثر توان، کافی است سیم‌های قرمز و نارنجی را به یکدیگر وصل کرده و به مثبت ۱۲ ولت متصل کنید، و سیم‌های مشکی و طوسی را نیز به هم وصل کرده و به منفی متصل نمایید. سیم‌های آبی، سبز، زرد و سفید را ایزوله و آزاد رها کنید.
نکات ایمنی و مصرف منبع تغذیه
- برای تغذیه این فن حتماً از یک آداپتور یا پاور صنعتی ۱۲ ولت با جریان حداقل ۳ الی ۵ آمپر استفاده کنید تا در لحظه استارت روتورها افت ولتاژ پیش نیاید.
- با توجه به گشتاور و سرعت گردش بالا، پیش از اتصال تغذیه بدنه فن را مهار کرده و از لمس مستقیم پروانه‌ها خودداری نمایید.
| برند و سازنده | نایدک (Nidec UltraFlo اصلی) |
| مدل پارت‌نامبر | R80W12BS3B9-07T41 |
| ولتاژ نامی | 12 ولت DC (محدوده کاری 10.8 الی 13.2 ولت) |
| جریان کل | 2.19 آمپر (مجموع دو روتور) |
| ابعاد فریم | 80 × 80 × 56 میلی‌متر (سایز 8056) |
| ساختار موتور | دوقلو Counter-Rotating (دو موتور مستقل با جهت چرخش معکوس) |
| نوع یاتاقان | بلبرینگ دوبل بادوام صنعتی (Dual Ball Bearing) |
| سرعت گردش | حدود 9000 تا 11000 RPM (دور فوق‌العاده بالا) |
| نوع خروجی کابل | 8 رشته سیم تفکیک‌شده (فاقد سوکت سرسیم) |
| قابلیت کنترل دور | پشتیبانی کامل از مدار پالس 4 سیمه PWM |
| متریال بدنه و پره‌ها | پلیمر PBT تقویت‌شده با فایبرگلاس (PBT-GF30) مقاوم در برابر حرارت و لرزش |
| کاربردها | خنک‌کاری سرور، هیت‌‌سینک و رادیاتورهای متراکم، ماینر، پروژه‌های نیازمند پرتاب باد پرفشار |
