ماژول آمپلی فایر بلوتوثی دو کانال 2×100 وات با تراشه PA50WX2 مدل ZK-1002m

ماژول آمپلی فایر بلوتوثی دو کانال 2×100 وات مدل ZK-1002M یک برد آمپلی فایر استریو جمع‌وجور و قدرتمند برای ساخت و ارتقای انواع سیستم‌های صوتی است. این ماژول با پشتیبانی از Bluetooth 5.0، ورودی AUX، فلش USB و اتصال USB کامپیوتر امکان دریافت صدا از منابع مختلف را فراهم می‌کند و برای پروژه‌هایی مانند ساخت اسپیکر بلوتوثی، سیستم صوتی خانگی، باکس‌های صوتی DIY و تجهیزات صوتی قابل حمل کاربرد دارد.

ZK-1002M یک آمپلی فایر دو کاناله است و دو خروجی مستقل چپ و راست در اختیار کاربر قرار می‌دهد. حداکثر توان اعلامی آن 100 وات برای هر کانال است، اما مانند اغلب ماژول‌های کلاس D، توان واقعی خروجی مستقیماً به ولتاژ و جریان منبع تغذیه، امپدانس بلندگو، کیفیت سیگنال ورودی و شرایط خنک‌کاری بستگی دارد.

در عنوان این محصول تراشه PA50WX2 ذکر شده است. در منابع فروش مختلف بازار برای بردهای با نام ZK-1002M مشخصات متفاوتی برای تراشه گزارش شده است؛ بنابراین اگر شماره دقیق آی‌سی برای پروژه شما اهمیت فنی دارد، بهتر است نوشته روی تراشه همان موجودی کالا قبل از خرید بررسی شود. مشخصات عملکردی اصلی این خانواده شامل خروجی 2×100 وات، تغذیه 5 تا 24 ولت، Bluetooth 5.0 و پشتیبانی از ورودی‌های متعدد در منابع مختلف یکسان گزارش شده است.

مشخصات فنی ماژول آمپلی فایر ZK-1002M

مشخصات عمومی ZK-1002M در چند منبع فنی و فروشگاهی با همین محدوده ولتاژ، امپدانس اسپیکر و امکانات ورودی منتشر شده است.

توان واقعی ZK-1002M چقدر است؟

عبارت 2×100 وات نشان‌دهنده حداکثر توان قابل دستیابی ماژول در شرایط مناسب است و نباید تصور کرد که برد با هر آداپتوری دائماً 100 وات برای هر کانال تولید می‌کند.

طبق مشخصات منتشرشده برای ZK-1002M، توان خروجی تقریبی با ولتاژها و امپدانس‌های مختلف به شکل زیر تغییر می‌کند:

بنابراین برای نزدیک شدن به حداکثر توان اعلامی، باید از منبع تغذیه مناسب با ولتاژ و جریان کافی در کنار اسپیکر 4 اهم استفاده شود. منبع تغذیه ضعیف می‌تواند باعث افت ولتاژ، کاهش توان، قطع شدن صدا یا ایجاد اعوجاج در حجم صدای بالا شود.

Bluetooth 5.0 برای اتصال بی‌سیم

ZK-1002M به بلوتوث نسخه 5.0 مجهز شده است و می‌توان تلفن همراه، تبلت یا سایر دستگاه‌های دارای بلوتوث را بدون کابل به آن متصل کرد.

برد در منابع این خانواده با نام Bluetooth مربوط به Wuzhi Audio معرفی شده و برد ارتباطی بدون مانع تا بیش از 15 متر اعلام شده است. طبیعتاً دیوار، تجهیزات بی‌سیم مجاور، نوع گوشی و شرایط محیطی می‌توانند برد واقعی را کاهش دهند.

این قابلیت برای ساخت اسپیکر خانگی یا سیستم صوتی DIY اهمیت زیادی دارد، زیرا کاربر می‌تواند مستقیماً موسیقی را از تلفن همراه پخش کند و نیازی به اضافه کردن گیرنده بلوتوث جداگانه ندارد.

ورودی AUX برای اتصال باسیم

در کنار بلوتوث، روی ماژول AUX IN نیز قرار گرفته است.

این ورودی برای اتصال مستقیم منابع صوتی دارای خروجی آنالوگ کاربرد دارد؛ برای مثال:

• کامپیوتر
• لپ‌تاپ
• تلویزیون دارای خروجی صوتی مناسب
• پخش‌کننده موسیقی
• گیرنده صوتی
• ماژول‌های MP3
• خروجی هدفون تجهیزات مختلف

استفاده از AUX در پروژه‌هایی که اتصال پایدار سیمی اهمیت بیشتری دارد گزینه مناسبی است.

پخش موسیقی از فلش USB

وجود پورت USB یکی دیگر از ویژگی‌های کاربردی ZK-1002M است. این ماژول امکان استفاده از فلش USB را به‌عنوان منبع موسیقی فراهم می‌کند. برخی منابع برای این مدل استفاده از حافظه FAT32 تا ظرفیت 32GB را ذکر کرده‌اند.

این قابلیت برای ساخت اسپیکری مستقل کاربرد دارد؛ یعنی حتی بدون گوشی یا منبع صوتی جداگانه می‌توان فایل‌های موسیقی را از فلش پخش کرد.

اتصال USB به کامپیوتر

ZK-1002M علاوه بر استفاده از فلش، از USB کامپیوتر به‌صورت Plug and Play نیز پشتیبانی می‌کند.

به این ترتیب در سیستم‌های سازگار می‌توان صدای دیجیتال کامپیوتر را مستقیماً به ماژول انتقال داد و از برد به‌عنوان بخش تقویت‌کننده سیستم صوتی رومیزی استفاده کرد.

خروجی استریو دو کانال

این ماژول دارای دو کانال مستقل Left و Right است و برای راه‌اندازی یک سیستم استریو طراحی شده است.

برخلاف آمپلی فایر مونو که تنها یک کانال خروجی دارد، سیستم دو کاناله امکان ایجاد تفکیک چپ و راست را فراهم می‌کند؛ موضوعی که در پخش موسیقی و محتوای استریو تجربه شنیداری بهتری ایجاد می‌کند.

برای استفاده صحیح باید دو اسپیکر با مشخصات مناسب به خروجی‌های مربوط به چپ و راست متصل شوند.

چه اسپیکری برای ZK-1002M مناسب است؟

برای این ماژول اسپیکرهایی با امپدانس 4 تا 8 اهم و توان حدود 20 تا 200 وات توصیه شده‌اند.

انتخاب اسپیکر باید متناسب با منبع تغذیه انجام شود.

اگر از منبع 12 ولت استفاده می‌کنید، انتظار توان کامل 100 وات برای هر کانال منطقی نیست. در مقابل، استفاده از تغذیه 24 ولت با جریان کافی در کنار اسپیکر 4 اهم امکان دستیابی به توان بسیار بیشتری را فراهم می‌کند.

همچنین نباید توان نامی آمپلی فایر را بدون توجه به توان قابل تحمل اسپیکر انتخاب کرد؛ استفاده طولانی با توان بیش از ظرفیت بلندگو می‌تواند به سیم‌پیچ اسپیکر آسیب برساند.

انتخاب منبع تغذیه مناسب

منبع تغذیه یکی از مهم‌ترین بخش‌های راه‌اندازی این ماژول است.

ZK-1002M با 5 تا 24 ولت DC کار می‌کند، اما ولتاژ پایین‌تر به معنای توان خروجی کمتر خواهد بود.

برای یک سیستم صوتی سبک می‌توان از ولتاژ پایین‌تر استفاده کرد، اما برای توان‌های بالاتر باید منبعی با ولتاژ و جریان کافی انتخاب شود.

نکته مهم این است که تنها ولتاژ کافی نیست. اگر آداپتور نتواند جریان مورد نیاز ماژول را تأمین کند، در ولوم‌های بالا ممکن است:

• صدا دچار اعوجاج شود
• باس ضعیف شود
• برد ریست شود
• ولتاژ افت کند
• منبع تغذیه بیش از حد گرم شود

منابع فنی این ماژول نیز تأکید کرده‌اند که کیفیت و ظرفیت منبع تغذیه تأثیر مستقیمی بر خروجی دارد.

هشدار درباره باتری 24 ولت

یک نکته فنی مهم این است که عبارت «حداکثر 24V» مربوط به ولتاژ واقعی ورودی است.

یک پک باتری که با عنوان 24 ولت فروخته می‌شود ممکن است در حالت شارژ کامل ولتاژی بالاتر از 24 ولت داشته باشد. یکی از راهنماهای ZK-1002M به‌طور مشخص هشدار می‌دهد که اتصال مستقیم بعضی پک‌های 24 ولتی که ولتاژ واقعی آن‌ها ممکن است به حدود 28 ولت برسد، می‌تواند به ماژول آسیب بزند.

بنابراین برای سیستم‌های باتری‌خور باید ولتاژ واقعی پک در حالت شارژ کامل بررسی شود.

ولوم کنترل صدا

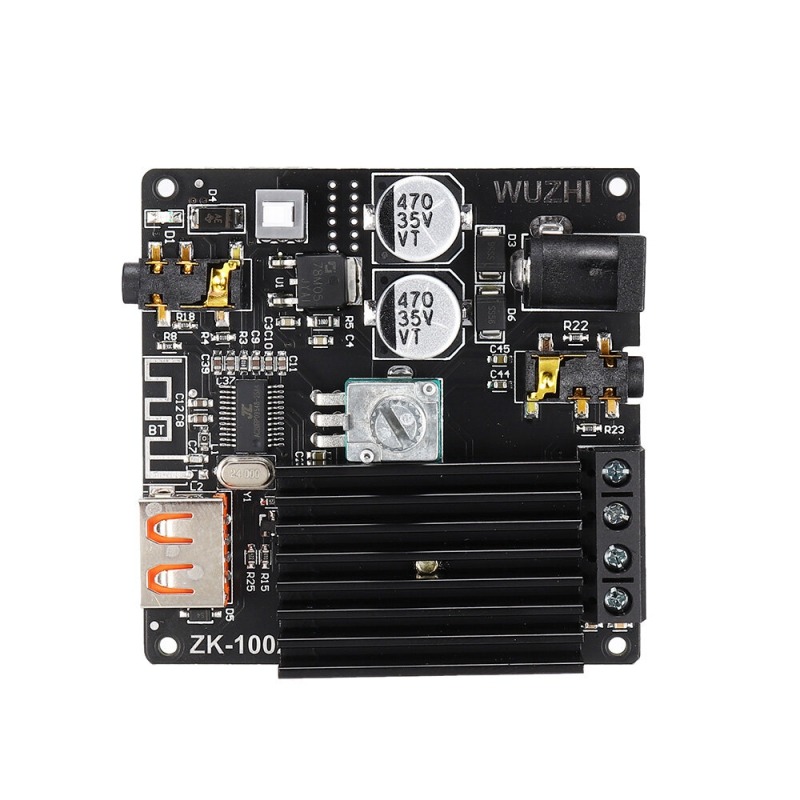

در بالای برد یک ولوم بزرگ تعبیه شده است که علاوه بر زیبایی ظاهری، امکان تنظیم سریع سطح صدا را فراهم می‌کند.

این ویژگی باعث می‌شود برای پروژه‌های DIY نیازی به اضافه کردن ولوم جداگانه نداشته باشید و بتوانید مستقیماً از کنترل روی برد استفاده کنید.

در تصویر محصول نیز نشانگرهای سطح و پیچ فلزی بزرگ کنترل صدا قابل مشاهده هستند.

کلید روشن و خاموش

روی برد کلید ON/OFF قرار دارد که امکان خاموش و روشن کردن سیستم را بدون قطع کردن فیزیکی آداپتور فراهم می‌کند.

وجود این کلید در ساخت باکس صوتی یا اسپیکر رومیزی باعث ساده‌تر شدن استفاده روزمره می‌شود.

سیستم‌های حفاظتی

ماژول ZK-1002M به چند حفاظت الکترونیکی مهم مجهز است:

• حفاظت در برابر دمای بیش از حد
• حفاظت در برابر جریان بیش از حد
• حفاظت در برابر اتصال کوتاه

وجود این سیستم‌ها احتمال آسیب در شرایط غیرعادی را کاهش می‌دهد، اما جایگزین سیم‌کشی صحیح، منبع تغذیه مناسب و رعایت امپدانس اسپیکر نیست.

طراحی جمع‌وجور 60×60 میلی‌متری

ابعاد تقریبی این برد فقط 60×60×29 میلی‌متر است.

با وجود اندازه کوچک، روی آن ورودی‌های مختلف، آمپلی فایر دو کاناله، بلوتوث، ولوم و بخش تغذیه جای گرفته‌اند. این ابعاد برای پروژه‌هایی که فضای محدودی دارند مزیت مهمی محسوب می‌شود.

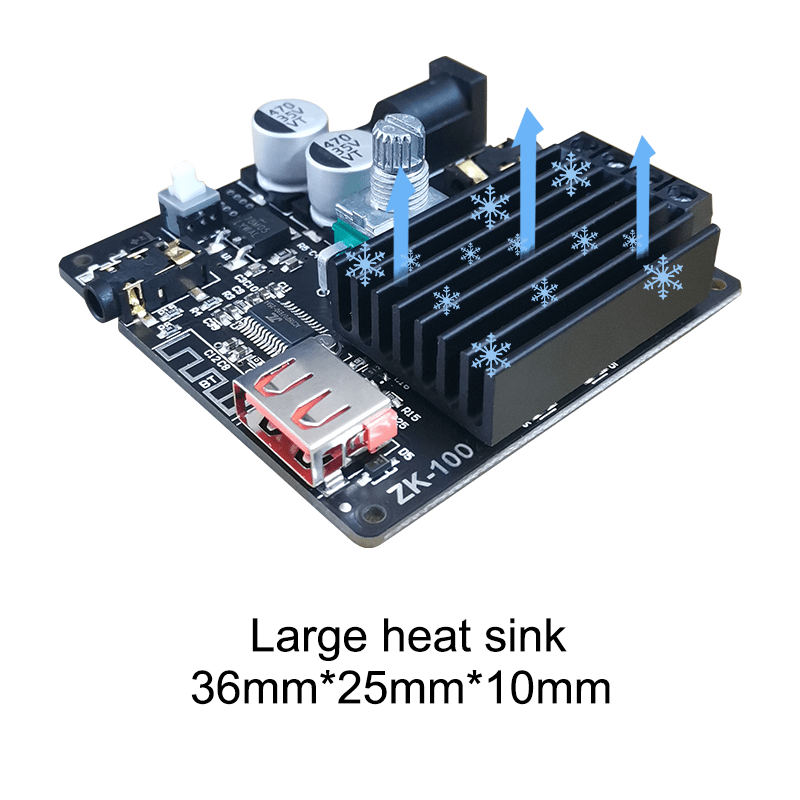

هیت‌سینک و دفع حرارت

برای عملکرد در توان بالا، مدیریت حرارت اهمیت زیادی دارد. ZK-1002M به هیت‌سینک مجهز شده است و در منابع فنی برای آن هیت‌سینکی با ابعاد تقریبی 36×25×10 میلی‌متر ذکر شده است.

هنگام نصب داخل جعبه نباید برد را در فضای کاملاً بسته و بدون گردش هوا قرار داد؛ به‌خصوص اگر قرار است برای مدت طولانی با ولتاژ بالا و حجم صدای زیاد کار کند.

کاربردهای ماژول ZK-1002M

این محصول در پروژه‌های صوتی مختلف قابل استفاده است:

• ساخت اسپیکر بلوتوثی
• ساخت آمپلی فایر رومیزی
• ارتقای اسپیکر قدیمی
• ساخت سیستم صوتی DIY
• پروژه‌های الکترونیکی
• سیستم صوتی خانگی
• باکس صوتی قابل حمل
• سیستم صوتی کارگاهی
• استفاده آموزشی
• تقویت صدای کامپیوتر
• ساخت بلندگوی سفارشی

مقایسه ZK-1002M با ZK-502M و ZK-502H

بر اساس راهنمای منتشرشده برای خانواده این ماژول‌ها، ZK-1002M برای پروژه‌هایی طراحی شده که به توان بیشتری نسبت به مدل‌های 50 وات نیاز دارند.

تفاوت آمپلی فایر 2×100 وات با آمپلی فایر مونو

ZK-1002M یک آمپلی فایر استریو 2.0 است.

اگر پروژه شما شامل دو بلندگوی چپ و راست است، ساختار دو کاناله مناسب خواهد بود. اما برای پروژه‌ای که تنها ساب‌ووفر راه‌اندازی می‌شود، آمپلی فایر مونو یا 2.1 می‌تواند انتخاب مناسب‌تری باشد.

بنابراین قبل از خرید باید مشخص شود هدف، ساخت سیستم استریو است یا سیستم دارای ساب‌ووفر مستقل.

راهنمای راه‌اندازی ZK-1002M

مرحله اول؛ بررسی منبع تغذیه

ابتدا مطمئن شوید خروجی منبع تغذیه DC و در محدوده 5 تا 24 ولت است.

مرحله دوم؛ اتصال اسپیکرها

بلندگوی چپ و راست را با رعایت ترمینال‌های مثبت و منفی به خروجی‌های مربوط متصل کنید.

مرحله سوم؛ انتخاب ورودی صدا

بسته به نیاز می‌توانید از بلوتوث، AUX یا USB استفاده کنید.

مرحله چهارم؛ روشن کردن ماژول

کلید ON/OFF را فعال کرده و ولوم را ابتدا روی سطح پایین قرار دهید.

مرحله پنجم؛ افزایش تدریجی صدا

سطح صدا را به‌آرامی افزایش دهید و به وجود اعوجاج، گرم شدن غیرطبیعی یا افت ولتاژ توجه کنید.

نکات مهم هنگام نصب

برای افزایش عمر ماژول:

• خروجی بلندگو را اتصال کوتاه نکنید.
• تغذیه بیش از 24 ولت استفاده نکنید.
• قطب مثبت و منفی تغذیه را اشتباه متصل نکنید.
• از منبع تغذیه با جریان کافی استفاده کنید.
• فضای مناسبی برای تهویه در نظر بگیرید.
• از تماس برد با قطعات فلزی جعبه جلوگیری کنید.
• از اسپیکر با امپدانس کمتر از محدوده توصیه‌شده استفاده نکنید.
• در زمان سیم‌کشی برق دستگاه قطع باشد.

آیا واقعاً برای هر کانال 100 وات خروجی دارد؟

حداکثر توان 100 وات برای هر کانال تنها در شرایط مناسب قابل دستیابی است. همان‌طور که جدول توان نشان می‌دهد، با آداپتور 12 ولت نمی‌توان انتظار خروجی 2×100 وات داشت.

بنابراین هنگام خرید این ماژول، عدد 2×100W را باید حداکثر ظرفیت خروجی در شرایط مناسب در نظر گرفت، نه توان ثابت در تمام ولتاژها.

پرسش‌های متداول

ZK-1002M چند کانال دارد؟

این مدل دارای دو کانال مستقل چپ و راست و خروجی استریو است.

حداکثر توان ماژول چقدر است؟

حداکثر توان اعلامی تا 100 وات برای هر کانال یا مجموعاً 2×100 وات است.

ولتاژ ورودی چقدر است؟

ماژول با DC 5 تا 24 ولت کار می‌کند.

آیا بلوتوث دارد؟

بله، از Bluetooth 5.0 پشتیبانی می‌کند.

آیا می‌توان فلش به آن متصل کرد؟

بله، ورودی USB برای پخش از فلش در این مدل وجود دارد.

آیا AUX دارد؟

بله، ورودی AUX روی برد تعبیه شده است.

چه اسپیکری مناسب است؟

اسپیکرهای 4 تا 8 اهم با توان متناسب با منبع تغذیه قابل استفاده هستند. محدوده پیشنهادی محصول حدود 20 تا 200 وات اعلام شده است.

برای رسیدن به توان بالا چه آداپتوری لازم است؟

برای خروجی بیشتر به ولتاژ بالاتر و جریان کافی نیاز است. در 24 ولت و بلندگوی 4 اهم امکان نزدیک شدن به حداکثر توان اعلامی وجود دارد. ظرفیت دقیق آداپتور باید بر اساس تعداد کانال، حجم صدای مورد انتظار و توان بلندگو انتخاب شود.

آیا می‌توان مستقیماً باتری 24 ولت وصل کرد؟

تنها در صورتی که ولتاژ واقعی باتری حتی در حالت شارژ کامل از حداکثر مجاز ماژول عبور نکند. بعضی پک‌های اسمی 24 ولتی در شارژ کامل ولتاژ بالاتری دارند و اتصال مستقیم آن‌ها توصیه نمی‌شود.

نمونه نظرات فرضی

نمونه نظر فرضی ۱:
«برای ساخت اسپیکر دو کاناله استفاده کردم. با منبع تغذیه مناسب صدای خوبی دارد و داشتن بلوتوث و USB کار را خیلی ساده کرده است.»

نمونه نظر فرضی ۲:
«اندازه برد کوچک‌تر از چیزی بود که انتظار داشتم و برای پروژه DIY خیلی مناسب است. برای گرفتن توان بالا باید حتماً آداپتور قوی استفاده شود.»

نمونه نظر فرضی ۳:
«AUX، بلوتوث و فلش را روی یک برد دارد و برای ساخت آمپلی فایر رومیزی نیاز به ماژول جداگانه نداشتم.»

این موارد نمونه محتوایی هستند و نباید به‌عنوان نظر واقعی خریدار منتشر شوند.

خرید ماژول آمپلی فایر بلوتوثی ZK-1002M

اگر قصد ساخت یک سیستم صوتی استریو جمع‌وجور با امکانات ورودی متنوع را دارید، ماژول آمپلی فایر ZK-1002M گزینه‌ای کاربردی برای بررسی است.

خروجی دو کاناله، توان حداکثر 2×100 وات، Bluetooth 5.0، AUX، USB، محدوده تغذیه گسترده و سیستم‌های حفاظتی باعث شده این برد برای پروژه‌های مختلف صوتی و DIY مناسب باشد.

برای دستیابی به بهترین عملکرد، منبع تغذیه و بلندگو را متناسب با توان مورد انتظار انتخاب کنید و در نصب ماژول فضای کافی برای دفع حرارت در نظر بگیرید.
