ماژول آمپلی فایر صوتی بلوتوث دار 20-10 وات مدل XY-P15W
ماژول آمپلی فایر صوتی بلوتوث دار 20-10 وات مدل XY-P15W با خروجی استریو دو کاناله برای ساخت سیستم‌های صوتی کوچک و متوسط
مجهز به بلوتوث نسخه 5.0 برای اتصال بی‌سیم به موبایل، لپ‌تاپ و سایر دستگاه‌های پخش
دارای توان خروجی مناسب تا 2×30 وات با تغذیه 24 ولت و بلندگوی 4 اهم
طراحی کوچک و فشرده با قابلیت اتصال مستقیم به دو بلندگو بدون نیاز به آمپلی‌فایر خارجی
مناسب پروژه‌های DIY، ساخت اسپیکر بلوتوثی، سیستم صوتی رومیزی و پروژه‌های الکترونیکی
610.000 تومان
موجود

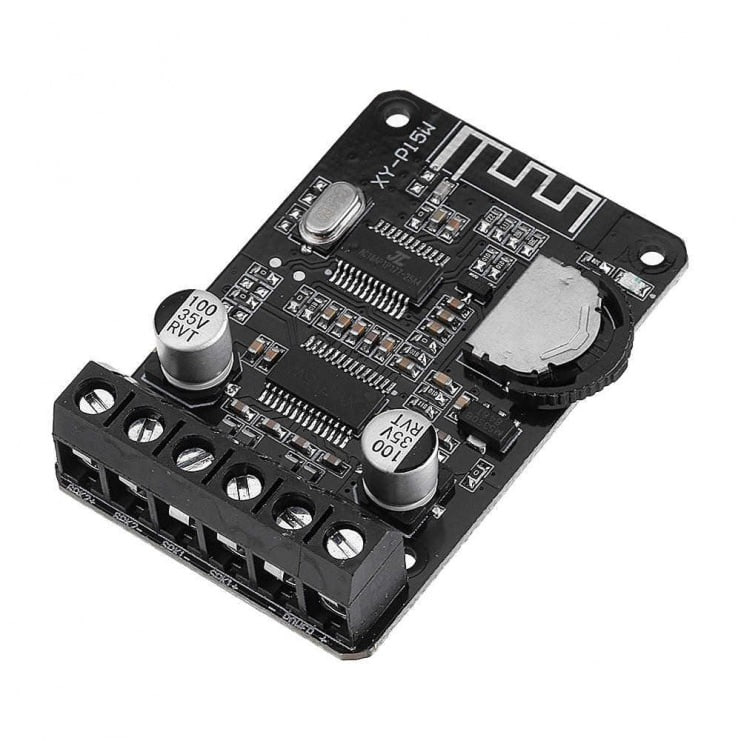

ماژول آمپلی فایر صوتی بلوتوث دار XY-P15W یک برد تقویت‌کننده صوتی کوچک و کاربردی است که با ترکیب قابلیت اتصال بی‌سیم بلوتوث و آمپلی‌فایر استریو دو کاناله، امکان ساخت یا ارتقای سیستم‌های صوتی مختلف را فراهم می‌کند. این ماژول برای افرادی که قصد ساخت اسپیکر بلوتوثی، سیستم صوتی رومیزی یا پروژه‌های الکترونیکی صوتی دارند، یک گزینه کاربردی محسوب می‌شود.
این برد با پشتیبانی از Bluetooth 5.0 امکان اتصال سریع و پایدار به تلفن همراه، لپ‌تاپ، تبلت و سایر دستگاه‌های دارای بلوتوث را فراهم می‌کند. پس از اتصال، سیگنال صوتی به‌صورت بی‌سیم دریافت شده و توسط مدار تقویت‌کننده داخلی به خروجی بلندگو منتقل می‌شود.
طراحی کوچک، نصب آسان و عدم نیاز به مدار آمپلی‌فایر جداگانه باعث شده است ماژول XY-P15W برای پروژه‌هایی که محدودیت فضا دارند، انتخاب مناسبی باشد.
مشخصات فنی ماژول XY-P15W
| مشخصه | مقدار |
|---|---|
| مدل | XY-P15W |
| نوع ماژول | آمپلی‌فایر صوتی بلوتوثی استریو |
| نسخه بلوتوث | Bluetooth 5.0 |
| ولتاژ کاری | 8 تا 24 ولت DC |
| حداکثر جریان کاری | 2 آمپر |
| تعداد کانال خروجی | 2 کانال استریو |
| توان خروجی | حداکثر 2×30 وات |
| فاصله انتقال بلوتوث | حدود 15 متر (بدون مانع) |

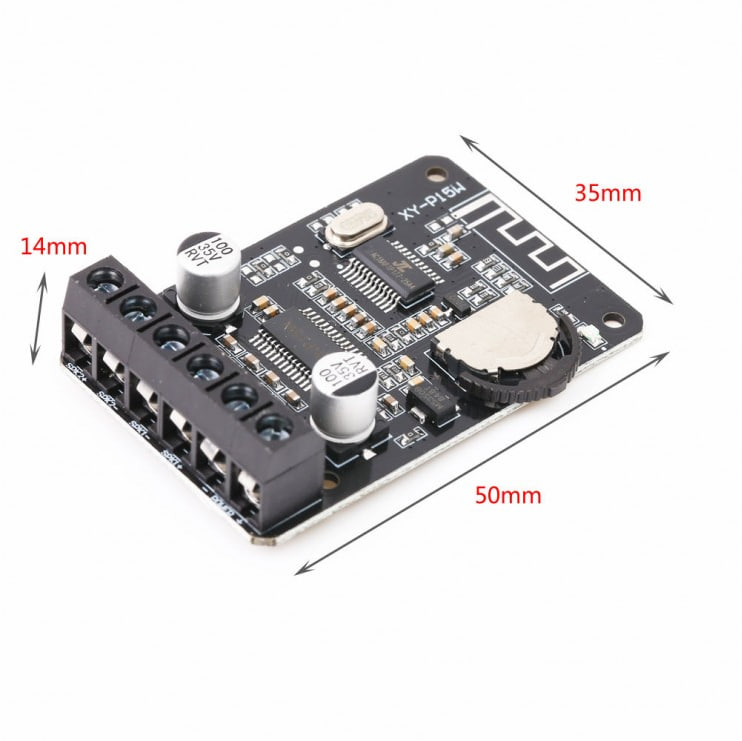

| ابعاد برد | 50×35×14 میلی‌متر |
| دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| رطوبت کاری | 0 تا 95 درصد |
توان خروجی ماژول آمپلی فایر XY-P15W
توان خروجی این ماژول به ولتاژ تغذیه و امپدانس بلندگو بستگی دارد.
برخی مقادیر تقریبی عملکرد:
- با تغذیه 12 ولت و بلندگوی 4 اهم: حدود 2×16 وات
- با تغذیه 12 ولت و بلندگوی 8 اهم: حدود 2×10 وات
- با تغذیه 16 ولت و بلندگوی 4 اهم: حدود 2×15 وات
- با تغذیه 20 ولت و بلندگوی 4 اهم: حدود 2×20 وات
- با تغذیه 24 ولت و بلندگوی 4 اهم: حداکثر 2×30 وات
برای استفاده از توان‌های بالا، مخصوصاً نزدیک به توان 2×30 وات، استفاده از خنک‌کننده یا هیت‌سینک مناسب توصیه می‌شود تا حرارت ایجادشده کاهش پیدا کند.
ویژگی‌های ماژول آمپلی فایر بلوتوثی XY-P15W
بلوتوث نسخه 5.0
یکی از مهم‌ترین ویژگی‌های این برد، پشتیبانی از بلوتوث نسخه 5.0 است. این قابلیت باعث ایجاد اتصال پایدارتر، مصرف انرژی کمتر و ارتباط بی‌سیم بهتر با دستگاه‌های مختلف می‌شود.
کاربر می‌تواند بدون نیاز به کابل صوتی، موسیقی یا فایل صوتی موردنظر خود را از موبایل، لپ‌تاپ یا سایر تجهیزات پخش کند.
خروجی دو کاناله استریو
این ماژول دارای دو کانال خروجی صوتی است و امکان اتصال دو بلندگو برای ایجاد صدای استریو را فراهم می‌کند.
خروجی استریو باعث می‌شود تفکیک کانال چپ و راست حفظ شود و تجربه صوتی بهتری نسبت به سیستم‌های تک کاناله ایجاد شود.
آمپلی‌فایر داخلی
یکی از مزیت‌های مهم XY-P15W وجود مدار تقویت‌کننده داخلی است. به همین دلیل برای راه‌اندازی بلندگوها نیازی به خرید آمپلی‌فایر جداگانه وجود ندارد.
کافی است منبع تغذیه مناسب و بلندگوهای سازگار به برد متصل شوند.
طراحی کوچک و فشرده
ابعاد کم این ماژول باعث شده است در پروژه‌هایی که فضای نصب محدود است، کاربرد زیادی داشته باشد.
ابعاد کوچک برد امکان استفاده در موارد زیر را فراهم می‌کند:
- اسپیکرهای قابل حمل
- سیستم صوتی رومیزی
- پروژه‌های الکترونیکی کوچک
- تجهیزات صوتی DIY
انتخاب بلندگو مناسب برای XY-P15W
این ماژول قابلیت کار با بلندگوهای مختلف را دارد:
- بلندگوی 4 اهم
- بلندگوی 8 اهم
- بلندگوی 16 اهم
برای استفاده معمولی، انتخاب بلندگوی مناسب باید بر اساس ولتاژ تغذیه و توان موردنیاز انجام شود.
در صورت استفاده از بلندگوی 4 اهم با ولتاژهای بالاتر، توان خروجی افزایش پیدا می‌کند اما حرارت تولیدی مدار نیز بیشتر خواهد شد.
قابلیت‌های حفاظتی
ماژول XY-P15W برای افزایش دوام و امنیت مدار به قابلیت‌های حفاظتی مجهز شده است:
- محافظت در برابر اتصال معکوس تغذیه
- محافظت در برابر اتصال کوتاه خروجی
- محافظت در برابر افزایش دما
- بازیابی خودکار پس از رفع خطا
این ویژگی‌ها باعث می‌شوند برد در شرایط مختلف عملکرد مطمئن‌تری داشته باشد.

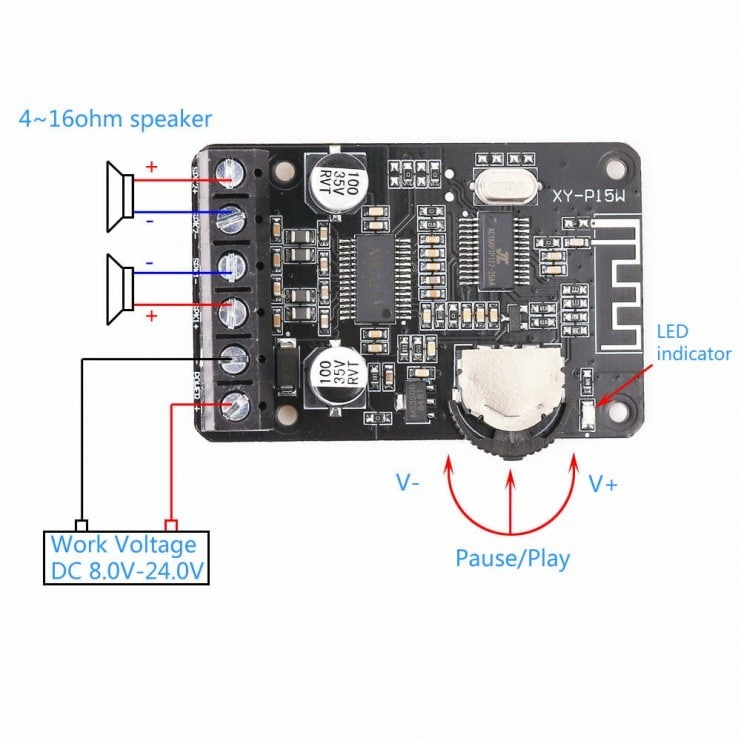

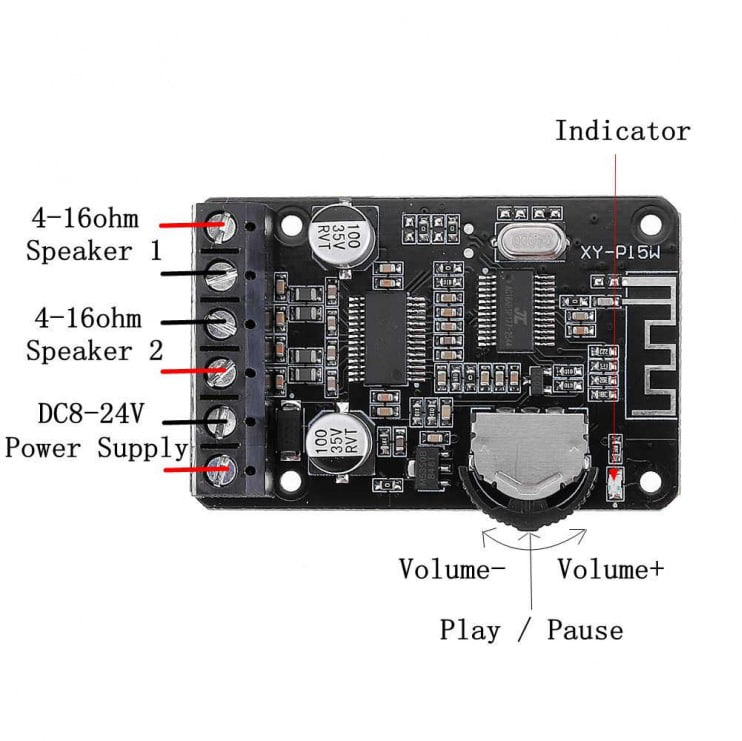

نحوه نصب و راه‌اندازی ماژول XY-P15W
برای استفاده از این ماژول مراحل زیر انجام می‌شود:
- ابتدا سیم‌های مربوط به منبع تغذیه DC را متصل کنید.
- بلندگوهای چپ و راست را به خروجی‌های مربوطه وصل کنید.
- پس از اطمینان از سیم‌کشی صحیح، برق ماژول را وصل کنید.
- بلوتوث موبایل یا دستگاه پخش را فعال کنید.
- ماژول XY-P15W را از لیست دستگاه‌های بلوتوث انتخاب کنید.
- پس از اتصال، فایل صوتی از طریق بلندگوهای متصل پخش خواهد شد.
نکات مهم هنگام استفاده
برای افزایش عمر ماژول رعایت چند نکته مهم است:
- ابتدا سیم‌کشی را انجام دهید و سپس برق را وصل کنید.
- هنگام روشن بودن منبع تغذیه، سیم‌های خروجی را جابه‌جا نکنید.
- از منبع تغذیه با ولتاژ مناسب استفاده کنید.
- برای توان‌های بالا از خنک‌کننده استفاده کنید.
- هنگام انتخاب بلندگو به امپدانس آن توجه کنید.
اتصال اشتباه یا قطع و وصل ناگهانی برق می‌تواند باعث آسیب به بخش‌های داخلی مدار شود.
کاربردهای ماژول آمپلی فایر XY-P15W
این برد در پروژه‌ها و تجهیزات مختلف قابل استفاده است:
- ساخت اسپیکر بلوتوثی قابل حمل
- ساخت سیستم صوتی خانگی کوچک
- ساخت اسپیکر رومیزی
- ارتقای اسپیکرهای قدیمی و افزودن بلوتوث
- پروژه‌های Arduino صوتی
- پروژه‌های ESP32
- پروژه‌های الکترونیکی DIY
- ساخت سیستم پخش موسیقی بی‌سیم
- راه‌اندازی بلندگوهای کوچک و متوسط
مقایسه XY-P15W با آمپلی‌فایرهای معمولی
| ویژگی | XY-P15W | آمپلی‌فایر معمولی |
|---|---|---|
| بلوتوث داخلی | دارد | معمولاً ندارد |
| نیاز به مدار جانبی | ندارد | ممکن است نیاز باشد |
| خروجی استریو | دارد | بسته به مدل |
| ابعاد | بسیار کوچک | معمولاً بزرگ‌تر |
| مناسب پروژه DIY | بسیار مناسب | محدودتر |
| نصب | ساده | پیچیده‌تر |
مزیت اصلی ماژول XY-P15W
مهم‌ترین مزیت این محصول ترکیب چند قابلیت در یک برد کوچک است:
- بلوتوث داخلی
- آمپلی‌فایر استریو
- خروجی مستقیم بلندگو
- نصب آسان
- ابعاد کم
- توان خروجی مناسب
- مناسب پروژه‌های صوتی کم‌هزینه
این ویژگی‌ها باعث شده است این ماژول برای ساخت سریع سیستم‌های صوتی بی‌سیم کاربرد زیادی داشته باشد.
خرید ماژول آمپلی فایر صوتی بلوتوث دار XY-P15W
اگر به دنبال یک برد کوچک برای ساخت اسپیکر بلوتوثی، تقویت صدای پروژه‌های الکترونیکی یا ارتقای سیستم صوتی قدیمی هستید، ماژول آمپلی فایر صوتی بلوتوث دار 20-10 وات مدل XY-P15W می‌تواند انتخاب مناسبی باشد.
ترکیب بلوتوث 5.0، خروجی استریو، توان مناسب و طراحی فشرده باعث شده است این محصول در پروژه‌های صوتی DIY و کاربردهای خانگی بسیار مورد استفاده قرار گیرد.
