ماژول آمپلی فایر 2X15W استریو TPA3110 مدل CA-3110
- ماژول آمپلی فایر استریو 2×15 وات TPA3110 مدل CA-3110 با توان خروجی مناسب برای پروژه‌های صوتی کوچک و متوسط
- مجهز به تراشه TPA3110 کلاس D با راندمان بالا، مصرف انرژی کم و تولید حرارت پایین
- دارای خروجی دو کاناله استریو مناسب اتصال به بلندگوهای 4 و 8 اهم
- طراحی کوچک و فشرده مناسب نصب داخل اسپیکر، سیستم صوتی رومیزی و پروژه‌های DIY
- قابل استفاده با آداپتور یا باتری با محدوده ولتاژ کاری 8 تا 24 ولت DC
189.000 تومان
موجود
ماژول آمپلی فایر 2×15 وات استریو TPA3110 مدل CA-3110 یک برد تقویت‌کننده صوتی کوچک و قدرتمند است که برای ساخت سیستم‌های صوتی خانگی، اسپیکرهای دست‌ساز، پروژه‌های الکترونیکی و ارتقای تجهیزات صوتی طراحی شده است. این ماژول با بهره‌گیری از تراشه TPA3110 و معماری Class D، توان خروجی مناسب را در کنار مصرف انرژی پایین و بازدهی بالا ارائه می‌دهد.
طراحی فشرده این برد باعث شده است بتوان از آن در پروژه‌هایی استفاده کرد که فضای نصب محدود است. برخلاف آمپلی‌فایرهای بزرگ و سنتی، این ماژول گرمای کمتری تولید می‌کند و در بسیاری از کاربردهای معمول بدون نیاز به سیستم خنک‌کننده بزرگ عملکرد مناسبی دارد.
ماژول CA-3110 دارای خروجی استریو دو کاناله بوده و امکان اتصال مستقیم به دو بلندگو را فراهم می‌کند. این ویژگی باعث می‌شود برای ساخت اسپیکرهای رومیزی، سیستم‌های صوتی کوچک و پروژه‌های DIY گزینه‌ای کاربردی باشد.
مشخصات فنی ماژول CA-3110
| مشخصه | مقدار |
|---|---|
| مدل | CA-3110 |
| تراشه اصلی | TPA3110 |
| کلاس آمپلی‌فایر | Class D |
| تعداد کانال خروجی | 2 کانال استریو |
| توان خروجی | 2×15 وات |
| ولتاژ کاری | 8 تا 24 ولت DC |
| جریان پیشنهادی | تا 3 آمپر |
| امپدانس بلندگو | 4 تا 8 اهم |
| نوع ورودی صدا | آنالوگ L / R / GND |
| ابعاد برد | 33×25 میلی‌متر |
تراشه TPA3110؛ ترکیب توان مناسب و مصرف پایین
قلب اصلی این ماژول، تراشه TPA3110 است که از نوع آمپلی‌فایرهای کلاس D محسوب می‌شود. آمپلی‌فایرهای کلاس D به دلیل روش عملکرد متفاوت، نسبت به بسیاری از مدل‌های قدیمی راندمان بالاتری دارند.
مهم‌ترین مزایای استفاده از تراشه TPA3110:
- مصرف انرژی کمتر
- تولید گرمای کمتر
- بازدهی بالا
- عملکرد پایدار در استفاده طولانی‌مدت
- کیفیت صدای مناسب با نویز پایین
به همین دلیل CA-3110 برای پروژه‌هایی که نیاز به یک آمپلی‌فایر کوچک اما کاربردی دارند، انتخاب مناسبی است.

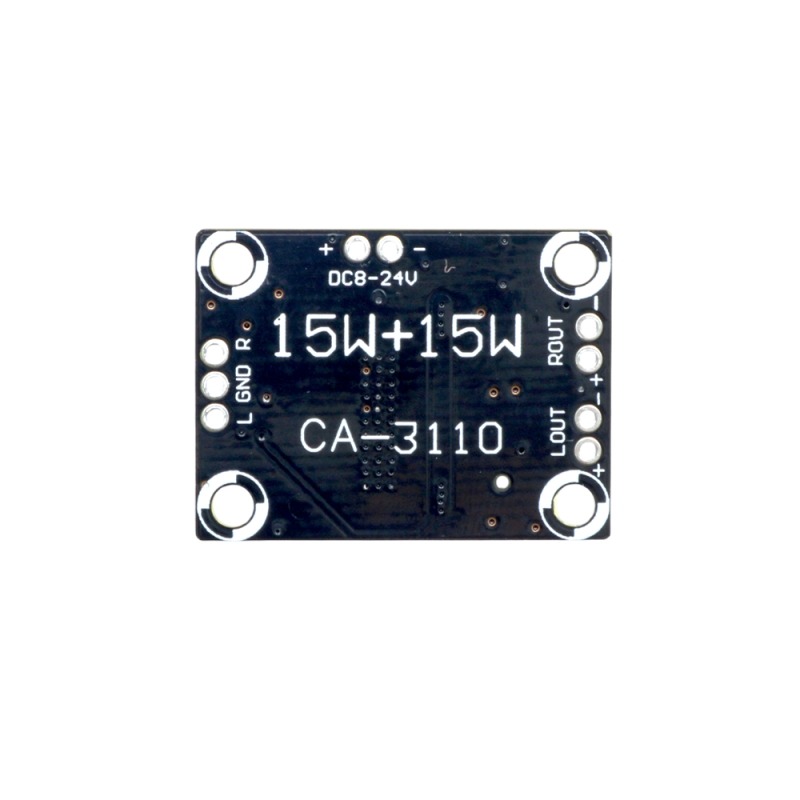

خروجی استریو دو کاناله 15 وات
این ماژول دارای دو خروجی مستقل صوتی است و توان 2×15 وات را ارائه می‌دهد.
وجود دو کانال باعث می‌شود بتوان از آن برای ساخت سیستم‌های صوتی استریو استفاده کرد؛ به این معنی که صدای کانال چپ و راست به‌صورت جداگانه به بلندگوها منتقل می‌شود.
این ویژگی برای ساخت اسپیکرهای خانگی، سیستم‌های رومیزی و تجهیزات صوتی کوچک اهمیت زیادی دارد.
سازگاری با انواع بلندگو
ماژول CA-3110 قابلیت کار با بلندگوهای مختلف را دارد و برای بلندگوهای با امپدانس:
- 4 اهم
- 8 اهم
مناسب است.
انتخاب بلندگوی مناسب تأثیر مستقیمی روی توان خروجی و کیفیت صدای نهایی دارد. برای دستیابی به عملکرد بهتر، باید مشخصات بلندگو با ولتاژ تغذیه و توان ماژول هماهنگ باشد.

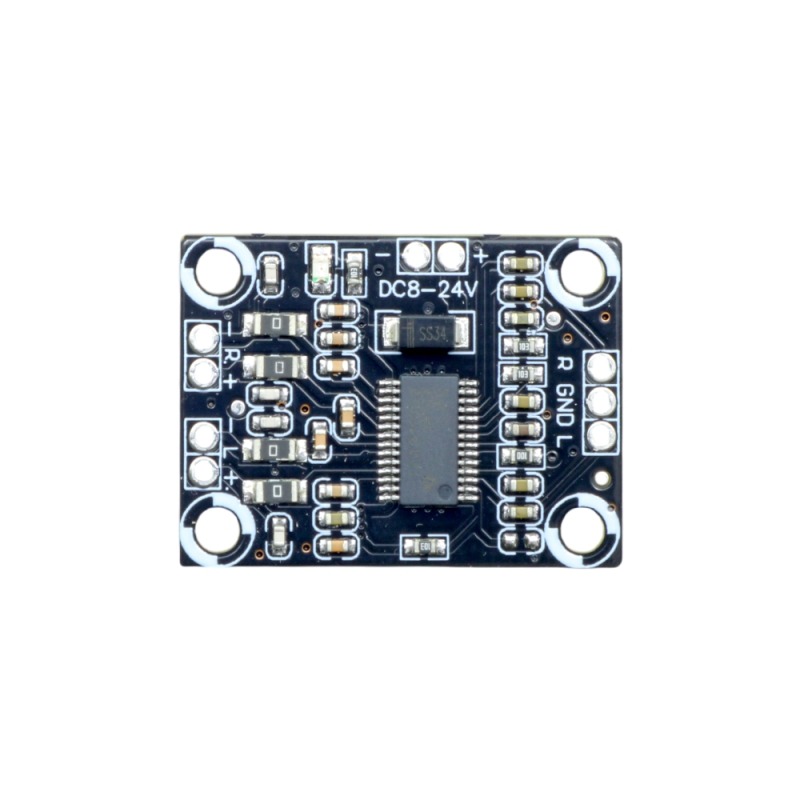

طراحی کوچک و مناسب پروژه‌های الکترونیکی
یکی از مهم‌ترین ویژگی‌های CA-3110 ابعاد کوچک آن است.
ابعاد حدودی 33×25 میلی‌متر باعث شده این برد به‌راحتی در فضاهای محدود نصب شود.
برخی کاربردهای رایج طراحی کوچک این ماژول:
- ساخت اسپیکر قابل حمل
- نصب داخل باکس بلندگو
- سیستم صوتی رومیزی
- پروژه‌های آموزشی
- تجهیزات الکترونیکی سفارشی

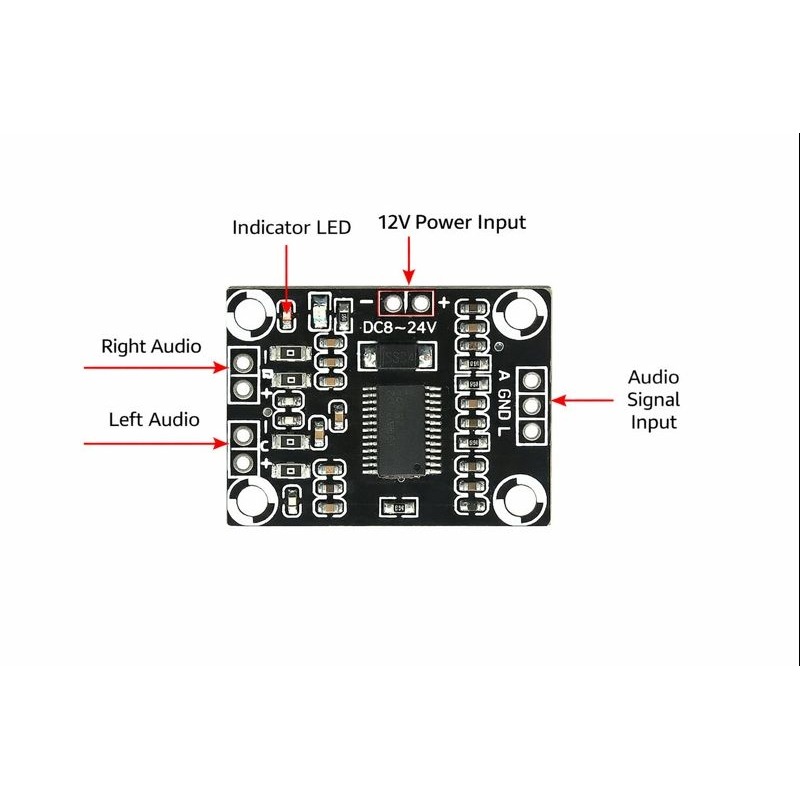

ورودی صوتی آنالوگ
برخلاف مدل‌های بلوتوثی، این نسخه ورودی بی‌سیم داخلی ندارد و سیگنال صوتی از طریق ورودی آنالوگ دریافت می‌شود.
اتصالات ورودی شامل:
- L برای کانال چپ
- R برای کانال راست
- GND برای زمین صوتی
است.
برای استفاده از این ماژول می‌توان خروجی صوتی دستگاه‌هایی مانند:
- ماژول بلوتوث جداگانه
- پخش‌کننده صوتی
- کارت صدا
- مدارهای پردازش صوت
را به ورودی آن متصل کرد.
کاربردهای ماژول آمپلی فایر CA-3110
این ماژول در پروژه‌های مختلف صوتی کاربرد دارد:
ساخت اسپیکر DIY
برای افرادی که قصد ساخت اسپیکر شخصی دارند، CA-3110 یک راهکار ساده و کم‌هزینه برای تقویت صدا محسوب می‌شود.
اسپیکر رومیزی
ابعاد کوچک و توان مناسب این برد، آن را برای ساخت سیستم‌های صوتی رومیزی مناسب کرده است.
ارتقای سیستم‌های صوتی قدیمی
با اضافه کردن این ماژول می‌توان برخی سیستم‌های صوتی قدیمی را با یک مدار تقویت‌کننده جدید ارتقا داد.
پروژه‌های آموزشی و دانشجویی
به دلیل ساختار ساده، این برد برای آموزش مفاهیم تقویت صدا و پروژه‌های الکترونیکی نیز استفاده می‌شود.
سیستم صوتی قابل حمل
امکان کار با باتری باعث شده است در پروژه‌های قابل حمل نیز کاربرد داشته باشد.
مزایای ماژول CA-3110 نسبت به آمپلی‌فایرهای معمولی
| ویژگی | CA-3110 | آمپلی‌فایرهای سنتی |
|---|---|---|
| ابعاد | بسیار کوچک | بزرگ‌تر |
| مصرف انرژی | کم | بیشتر |
| تولید حرارت | کمتر | بیشتر |
| نصب | ساده | پیچیده‌تر |
| مناسب پروژه DIY | بسیار مناسب | محدودتر |
| نوع خروجی | استریو | بسته به مدل |
نکات مهم هنگام استفاده
برای عملکرد بهتر ماژول رعایت موارد زیر توصیه می‌شود:
- از منبع تغذیه مناسب با ولتاژ 8 تا 24 ولت استفاده کنید.
- جریان منبع تغذیه باید متناسب با توان خروجی باشد.
- هنگام اتصال بلندگوها به امپدانس آن‌ها توجه کنید.
- قبل از اتصال برق، تمام سیم‌کشی‌ها را بررسی کنید.
- از اتصال کوتاه خروجی بلندگو جلوگیری کنید.
در استفاده‌های طولانی‌مدت یا نزدیک به حداکثر توان، بهتر است شرایط خنک‌کاری بررسی شود.
تفاوت CA-3110 با ماژول‌های بلوتوثی آمپلی‌فایر
برخی ماژول‌های آمپلی‌فایر مانند مدل‌های XY-P15W دارای بلوتوث داخلی هستند، اما CA-3110 تمرکز بیشتری روی تقویت صدای آنالوگ دارد.
مزیت CA-3110:
- مدار ساده‌تر
- ابعاد کوچک‌تر
- مناسب اتصال به منابع صوتی خارجی
- مناسب پروژه‌های حرفه‌ای‌تر DIY
اگر نیاز به اتصال مستقیم موبایل دارید، می‌توان یک ماژول بلوتوث جداگانه به ورودی صوتی آن اضافه کرد.
خرید ماژول آمپلی فایر TPA3110 مدل CA-3110
اگر به دنبال یک ماژول آمپلی فایر کوچک، کم‌مصرف و استریو برای ساخت اسپیکر، پروژه‌های الکترونیکی یا ارتقای سیستم صوتی هستید، مدل CA-3110 با تراشه TPA3110 گزینه‌ای کاربردی محسوب می‌شود.
توان خروجی 2×15 وات، طراحی فشرده، راندمان بالا و سازگاری با بلندگوهای 4 و 8 اهم، این ماژول را به انتخابی مناسب برای پروژه‌های صوتی مختلف تبدیل کرده است.
