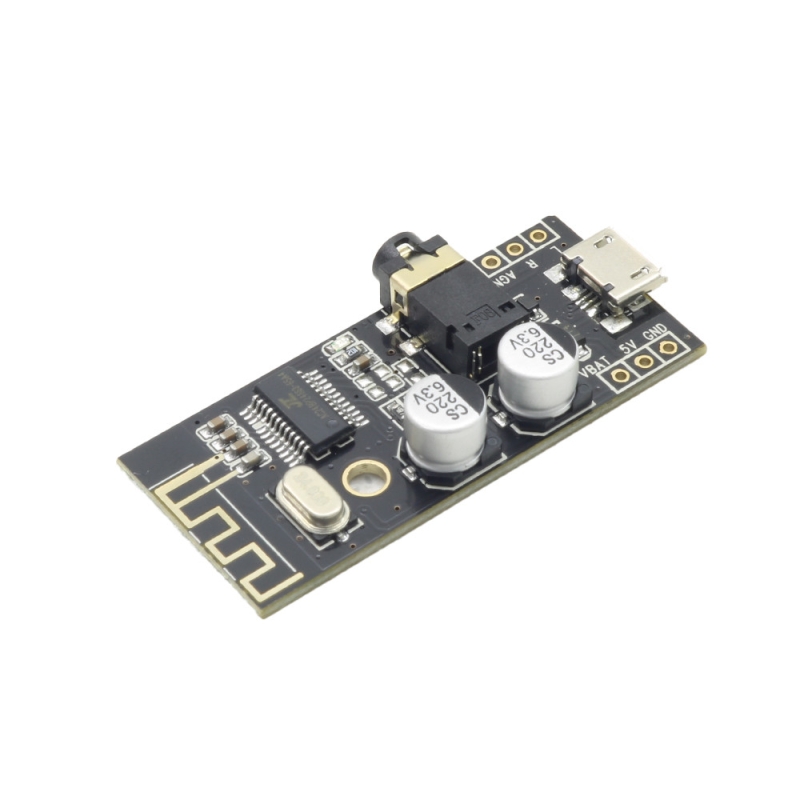

ماژول بلوتوث صوتی MH-M28 با جک AUX

ماژول MH-M28 یک گیرنده بلوتوث صوتی کم‌مصرف است که برای انتقال بی‌سیم صدا از گوشی موبایل، تبلت و سایر دستگاه‌های مجهز به بلوتوث به انواع تجهیزات صوتی طراحی شده است. این ماژول از Bluetooth 4.2 و خروجی صدای استریو دو کاناله پشتیبانی می‌کند و گزینه‌ای مناسب برای ساخت اسپیکر بلوتوثی، سیستم‌های پخش موسیقی و پروژه‌های صوتی پرتابل محسوب می‌شود.
برای دریافت صدا می‌توان هدفون یا تجهیزات صوتی را مستقیماً از طریق جک 3.5 میلی‌متری به ماژول متصل کرد. همچنین خروجی‌های L، R و AGND روی برد در دسترس هستند و امکان اتصال مستقیم ماژول به ورودی بردهای آمپلی‌فایر را فراهم می‌کنند.
تغذیه MH-M28 را می‌توان از طریق Micro USB با ولتاژ 5 ولت تأمین کرد. علاوه بر این، امکان استفاده از منبع 5 ولت یا باتری لیتیومی 3.7 تا 4.2 ولت نیز وجود دارد. توجه داشته باشید که ورودی تغذیه 5 ولت و باتری لیتیومی مجزا هستند؛ برای تغذیه 5 ولت باید از پایه‌های 5V و GND و برای باتری لیتیومی از پایه‌های VBAT و GND استفاده شود.
پس از روشن شدن ماژول، کافی است در بخش بلوتوث گوشی یا دستگاه فرستنده، نام MH-M28 را جستجو کرده و به آن متصل شوید. پس از برقراری اتصال، ماژول آماده پخش موسیقی به‌صورت بی‌سیم خواهد بود.

ویژگی‌های ماژول MH-M28:

نسخه بلوتوث: Bluetooth V4.2
ولتاژ کاری: 5 ولت یا 3.7 تا 4.2 ولت
خروجی صدا: استریو دو کاناله
رابط خروجی: جک صوتی 3.5 میلی‌متری
خروجی مستقیم صدا از پایه‌های L / R / AGND
جریان مصرفی در حالت اتصال: حدود 20 میلی‌آمپر
برد ارتباط بلوتوث: تا حدود 20 متر در محیط باز
دمای کاری: 40- تا 85+ درجه سانتی‌گراد
پشتیبانی از پروتکل‌های HFP V1.7، A2DP V1.2، AVRCP V1.5، AVCTP V1.2 و AVDTP V1.2
پشتیبانی از فرمت‌های WAV، WMA، FLAC، APE و MP3
پشتیبانی از اتصال خودکار بلوتوث
ابعاد کوچک و مناسب برای پروژه‌های قابل حمل
وضعیت نشانگر LED
ماژول دارای نشانگر LED آبی‌رنگ است که وضعیت عملکرد بلوتوث را نمایش می‌دهد:
چشمک‌زدن سریع: بلوتوث متصل نیست.
روشن ماندن ثابت: اتصال بلوتوث برقرار شده است.
چشمک‌زدن آهسته: در حال پخش صدا از طریق بلوتوث است.

معرفی پایه‌ها :

5V: ورودی مثبت تغذیه 5 ولت

GND: زمین یا منفی تغذیه

VBAT: ورودی مثبت باتری لیتیومی 3.7 تا 4.2 ولت

L: خروجی کانال صوتی چپ

R: خروجی کانال صوتی راست

AGND: زمین سیگنال صوتی

کاربردهای ماژول:

از ماژول گیرنده بلوتوث MH-M28 می‌توان در ساخت و ارتقای انواع تجهیزات صوتی استفاده کرد، از جمله:
ساخت اسپیکر بلوتوثی
اضافه کردن قابلیت بلوتوث به آمپلی‌فایرها
سیستم‌های پخش موسیقی بی‌سیم
تجهیزات و سیستم‌های صوتی خانگی
پروژه‌های صوتی قابل حمل
تبدیل سیستم‌های صوتی سیمی به سیستم دارای ورودی بلوتوث
