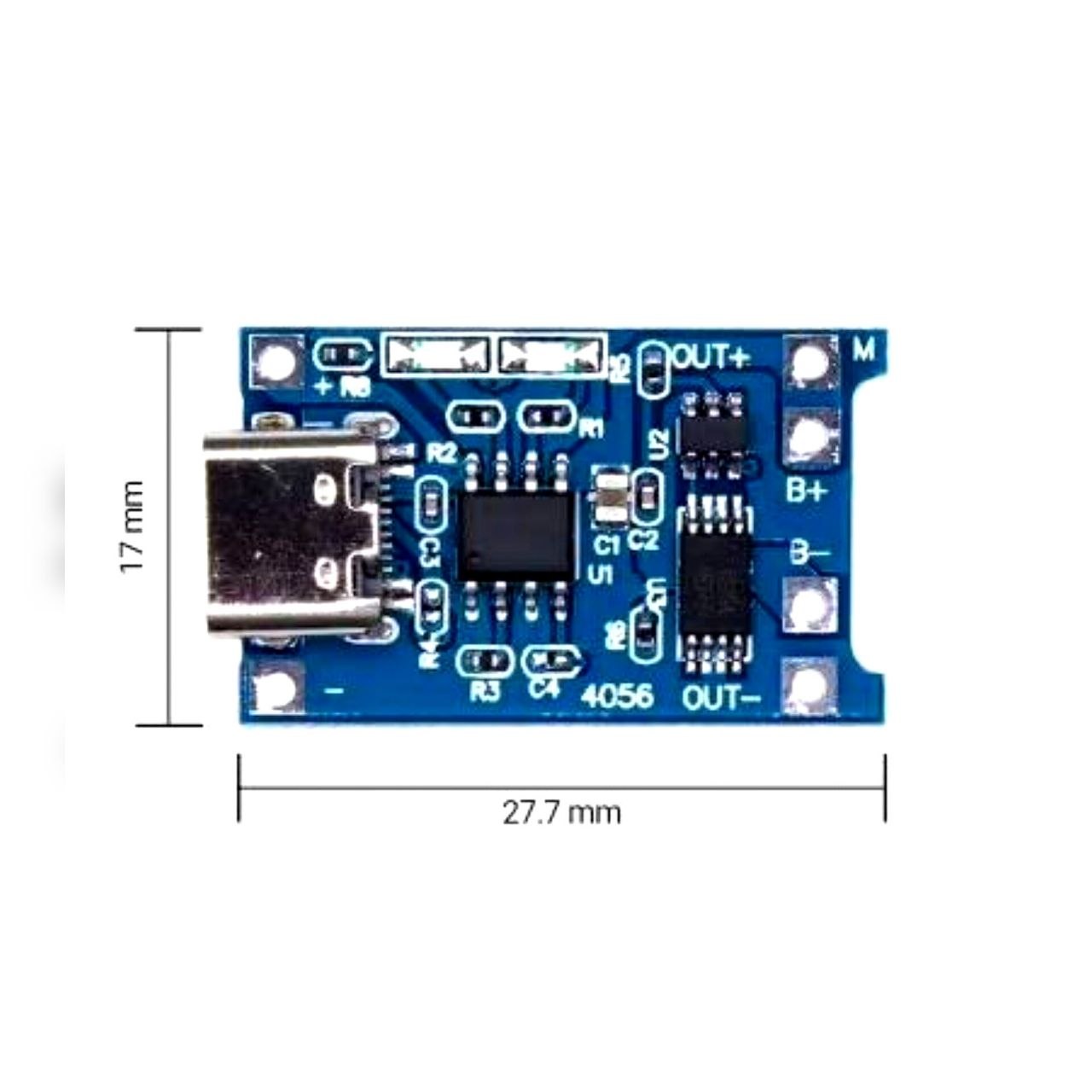

ماژول شارژ باتری لیتیومی TP4056 سه چیپ با TYPE C

توضیحات

ماژول شارژر باتری لیتیومی TP4056 تایپ C با مدار محافظ

ماژول شارژر TP4056 یک برد کاربردی برای شارژ باتری‌های لیتیوم-یون و لیتیوم-پلیمر تک سل (3.7 ولت) است که از درگاه USB Type-C برای تأمین ولتاژ ورودی استفاده می‌کند. این ماژول با جریان شارژ پیش‌فرض 1 آمپر، امکان شارژ ایمن و مطمئن باتری را فراهم کرده و به مدارهای محافظ داخلی در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و اضافه جریان مجهز شده است.

برای استفاده از این ماژول کافی است ولتاژ 5 ولت را از طریق کانکتور Type-C یا پدهای ورودی به برد اعمال کرده و باتری را به ترمینال‌های مشخص‌شده متصل نمایید. دو LED روی برد وضعیت شارژ را نمایش می‌دهند؛ LED قرمز نشان‌دهنده شارژ شدن باتری و LED سبز نشان‌دهنده تکمیل فرآیند شارژ است.

کاربردها

• شارژ باتری‌های لیتیومی 3.7 ولت
• پاوربانک‌های DIY
• پروژه‌های آردوینو و الکترونیکی
• تجهیزات قابل حمل و باتری‌خور
• سیستم‌های روشنایی اضطراری
• پروژه‌های رباتیک و اینترنت اشیا (IoT)

مزایا

• مجهز به درگاه USB Type-C
• مدار محافظ داخلی باتری
• شارژ ایمن و پایدار
• ابعاد کوچک و نصب آسان
• مناسب برای باتری‌های لیتیوم-یون و لیتیوم-پلیمر
• نمایش وضعیت شارژ توسط LED

مشخصات فنی

• تراشه شارژر: TP4056
• ولتاژ ورودی: 4.5 تا 5.5 ولت
• ولتاژ شارژ کامل: 4.2 ولت
• جریان شارژ: 1 آمپر (قابل تنظیم)
• دقت شارژ: ±1.5٪
• نشانگر وضعیت: LED قرمز (در حال شارژ) / LED سبز (شارژ کامل)
• دمای کاری: 10- تا 85 درجه سانتی‌گراد
• ابعاد: 25 × 19 × 10 میلی‌متر
• رابط ورودی: USB Type-C
