ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XH-M604
توضیحات
ماژول کنترل شارژ باتری XH-M604
ماژول XH-M604 یک کنترلر دیجیتال حرفهای برای مدیریت شارژ انواع باتریهای DC در محدوده ولتاژ
۶ تا ۶۰ ولت است. این ماژول با بهرهگیری از
رله قدرتمند ۳۰ آمپر، نمایشگر سونسگمنت
و کنترلر میکرو، امکان کنترل خودکار شارژ و محافظت از باتری را فراهم میکند.
کاربر میتواند با استفاده از دو کلید Start و Stop، مقادیر آستانه شروع و توقف شارژ را تنظیم کند:
- وقتی ولتاژ باتری به حد پایین برسد، رله فعال شده و شارژ آغاز میشود.
- پس از رسیدن ولتاژ به حد بالا، رله بهطور خودکار قطع میشود.

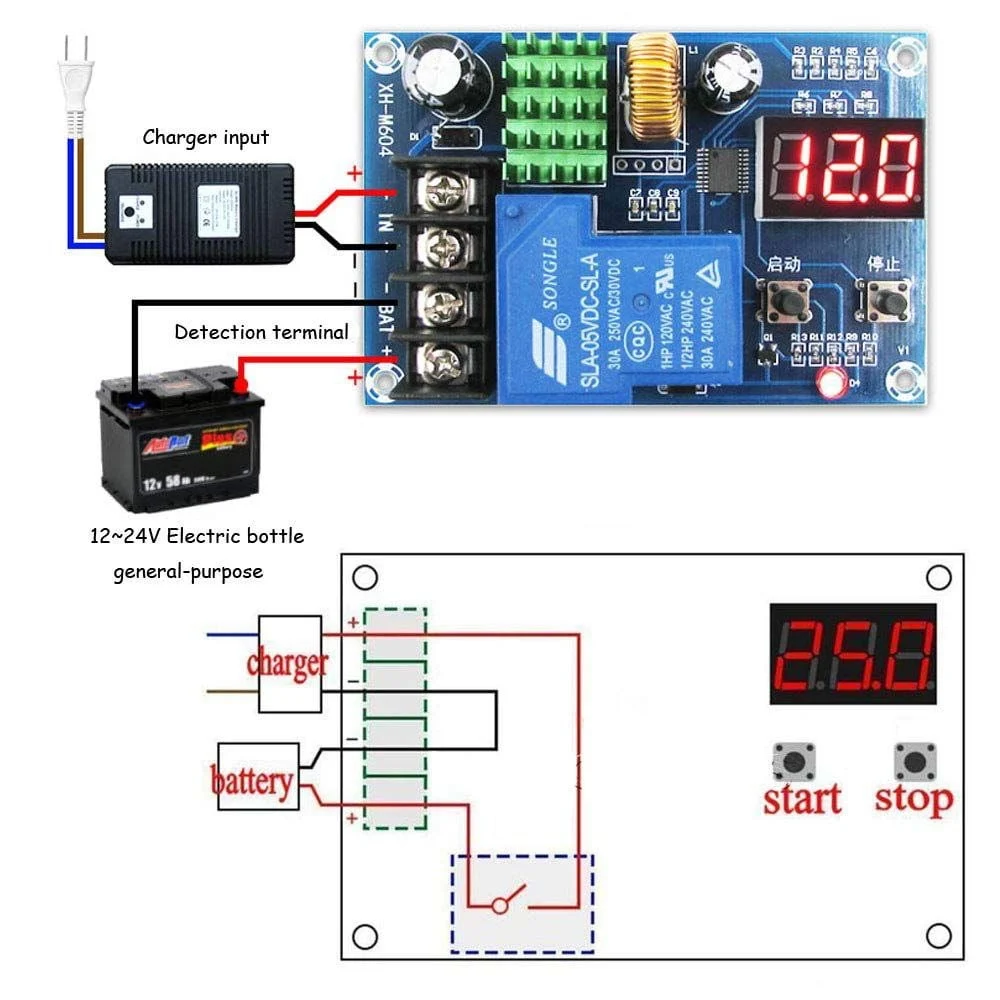

این ماژول دارای ورودی و خروجی مجزا برای باتری و شارژر بوده
و بهسادگی روی پنل یا جعبه پروژه نصب میشود. همچنین برای باتریهای
سرب-اسید، لیتیوم و نیکل-کادمیوم بسیار کاربردی است.
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| ولتاژ کاری | 6 ~ 60 ولت DC |
| حداکثر جریان رله | 30 آمپر |
| دقت نمایش | 0.1 ولت |
| دقت کنترل | 0.1 ولت |
| نوع خروجی | خروجی مستقیم |
| ابعاد | 22 × 81 × 53.5 میلیمتر |
| کلیدهای تنظیم | Start و Stop |
کاربردها
- کنترل شارژ باتری خودروهای برقی
- سیستمهای خورشیدی خانگی و صنعتی
- مدیریت شارژ باتریهای سرباسید و لیتیوم
- قطع و وصل اتوماتیک شارژرها
- مدارهای ذخیره انرژی و UPS
- مدیریت بانک باتری در سیستمهای اضطراری
- پروژههای تحقیقاتی و تست باتریها
- تابلوهای برق و مراکز توزیع
نحوه کار و تنظیمات

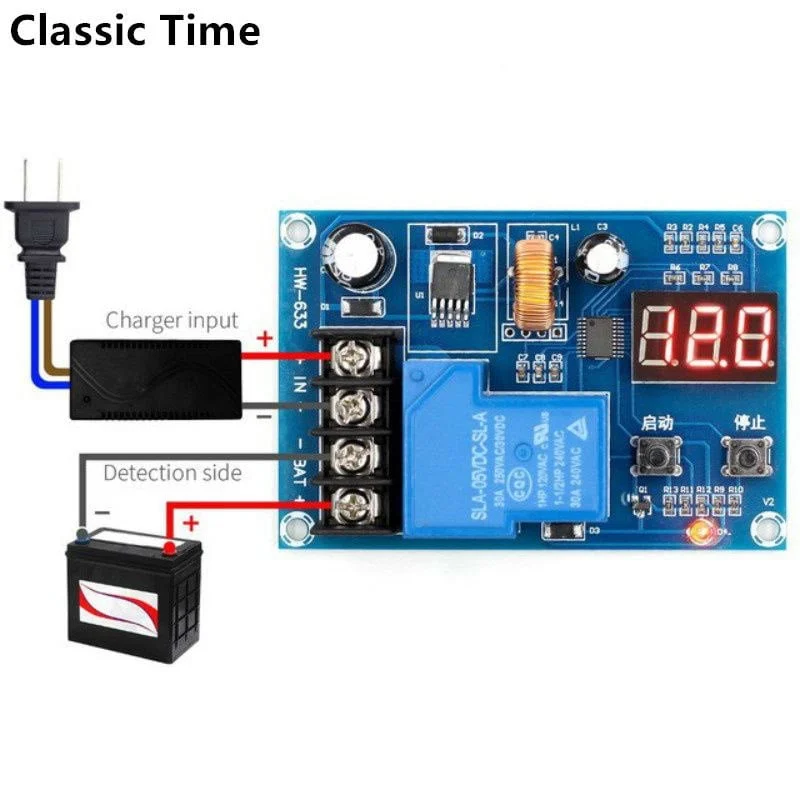

- ابتدا باتری یا منبع تغذیه ۵ ولت را به ترمینالهای BAT+ و BAT- وصل کنید. ولتاژ روی نمایشگر ظاهر شده و رله فعال میشود.
- تنظیم ولتاژ شروع شارژ: دکمه Start را ۳ ثانیه نگه دارید تا نمایشگر چشمکزن شود. سپس با کلیدهای Start و Stop مقدار ولتاژ شروع را تغییر دهید.
- تنظیم ولتاژ قطع شارژ: دکمه Stop را ۳ ثانیه نگه دارید تا نمایشگر چشمکزن شود. با کلیدهای Start و Stop مقدار ولتاژ قطع را تغییر دهید.
- بازگردانی به تنظیمات کارخانه: با نگه داشتن همزمان Start و Stop، عدد 888 روی نمایشگر ظاهر شده و ماژول به حالت پیشفرض برمیگردد.
